Бортовой редуктор [STD] — HITACHI EX75UR-3

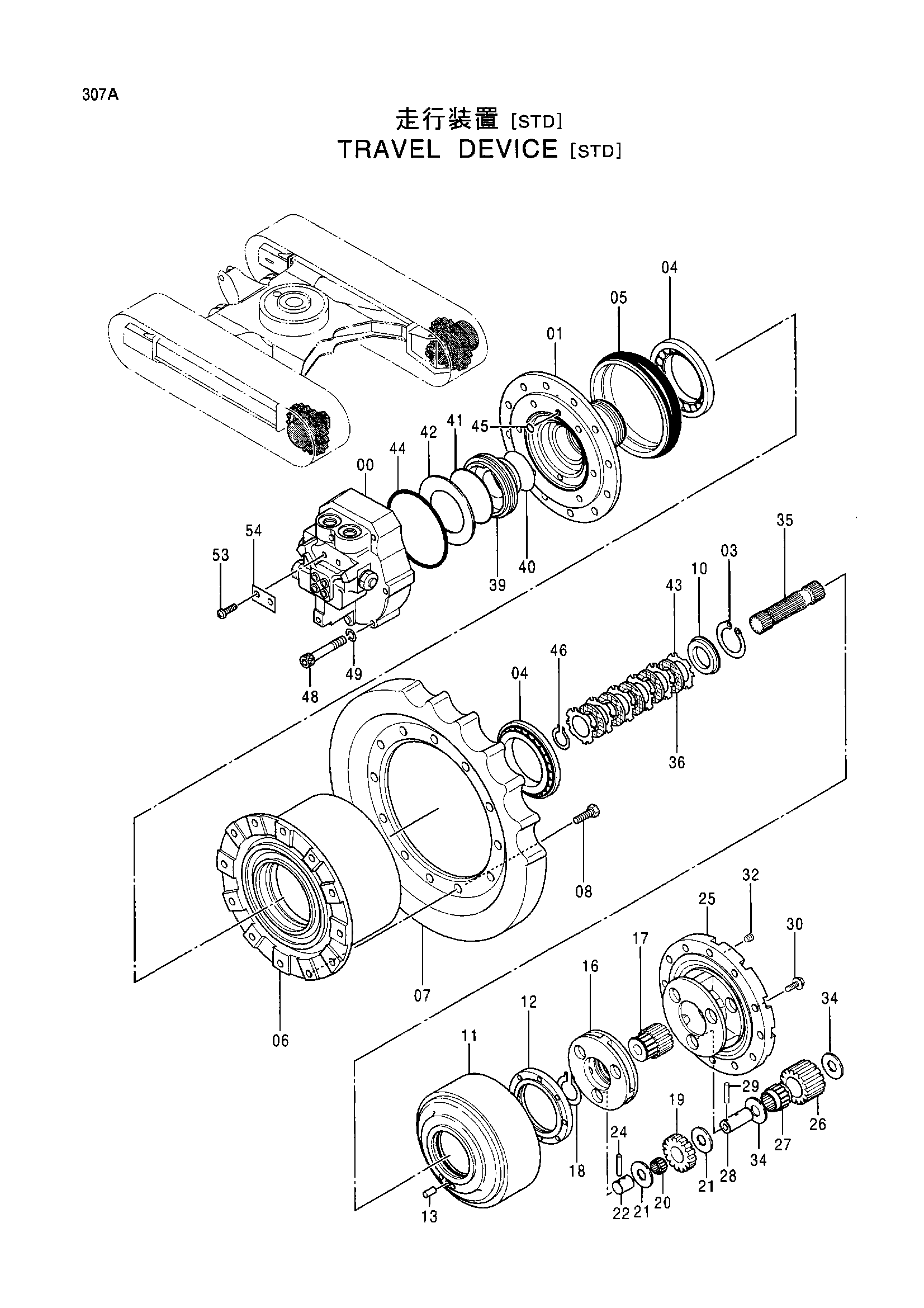

Заводская схема «Бортовой редуктор [STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Бортовой редуктор [STD] HITACHI EX75UR-3](/catalog-drawings/86/86c3b4a2-ac8b-46bf-9506-187b93374c90.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9133897 | Бортовой редуктор в сборе | 2 | |
| 00 | 9111062 замена: 9118299 | Гидромотор<для узел в сборе of машина> | 1 |
| 00 | 9118299 | Гидромотор<для транспортировка> | 1 |
| 01 | 1020459 | Корпус | 1 |
| 03 | 991726 | Стопорное кольцо | 1 |
| 04 | 4148014 | Роликовый подшипник | 2 |
| 05 | 4092483 | Комплект уплотнений | 1 |
| 06 | 1011458 | Барабан | 1 |
| 07 | 1010447 | Звёздочка | 1 |
| 08 | J931635 | Болт | 12 |
| 10 | 4223129 | Проставка | 1 |
| 11 | 2023132 | Коронная шестерня | 1 |
| 12 | 3027147 | Гайка | 1 |
| 13 | 4148012 | Установочный штифт | 1 |
| 16 | 2023175 | Водило | 1 |
| 17 | 3027146 | Солнечная шестерня | 1 |
| 18 | 959499 | Стопорное кольцо | 1 |
| 19 | 3027148 | Планетарная шестерня | 3 |
| 20 | 4177007 | Игольчатый подшипник | 3 |
| 21 | 4192910 | Упорная пластина | 6 |
| 22 | 4178202 | Палец | 3 |
| 24 | 4169566 | Пружинный штифт | 3 |
| 25 | 1010450 | Водило | 1 |
| 26 | 3027149 | Планетарная шестерня | 3 |
| 27 | 4148013 | Игольчатый подшипник | 3 |
| 28 | 4148016 | Палец | 3 |
| 29 | 4144017 | Пружинный штифт | 3 |
| 30 | J011230 | Болт с шайбой | 12 |
| 32 | 4245797 | Пробка | 3 |
| 34 | 4148080 | Упорная пластина | 6 |
| 35 | 2017872 | Вал проп. | 1 |
| 36 | 3070675 | Пластина | 6 |
| 39 | 3036158 | Поршень | 1 |
| 40 | 4092712 | Д-ринг | 1 |
| 41 | 4092713 | Д-ринг | 1 |
| 42 | 3017067 | Тарельчатая пружина | 1 |
| 43 | 3070674 | Пластина фрикционный | 5 |
| 44 | 4154877 | Уплотнительное кольцо | 1 |
| 45 | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 929231 | Кольцо | 1 |
| 48 | 4192042 | Болт с внутренним шестигранником | 6 |
| 49 | A590914 | Пружинная шайба | 6 |
| 53 | M492564 | Приводной винт | 2 |
| 54 | 3068543 | Информационная табличка(для трансмиссия) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
