Пилотный трубопроводы (8)<смещаемый стрела>(скольжение рукоять) — HITACHI EX75UR-3

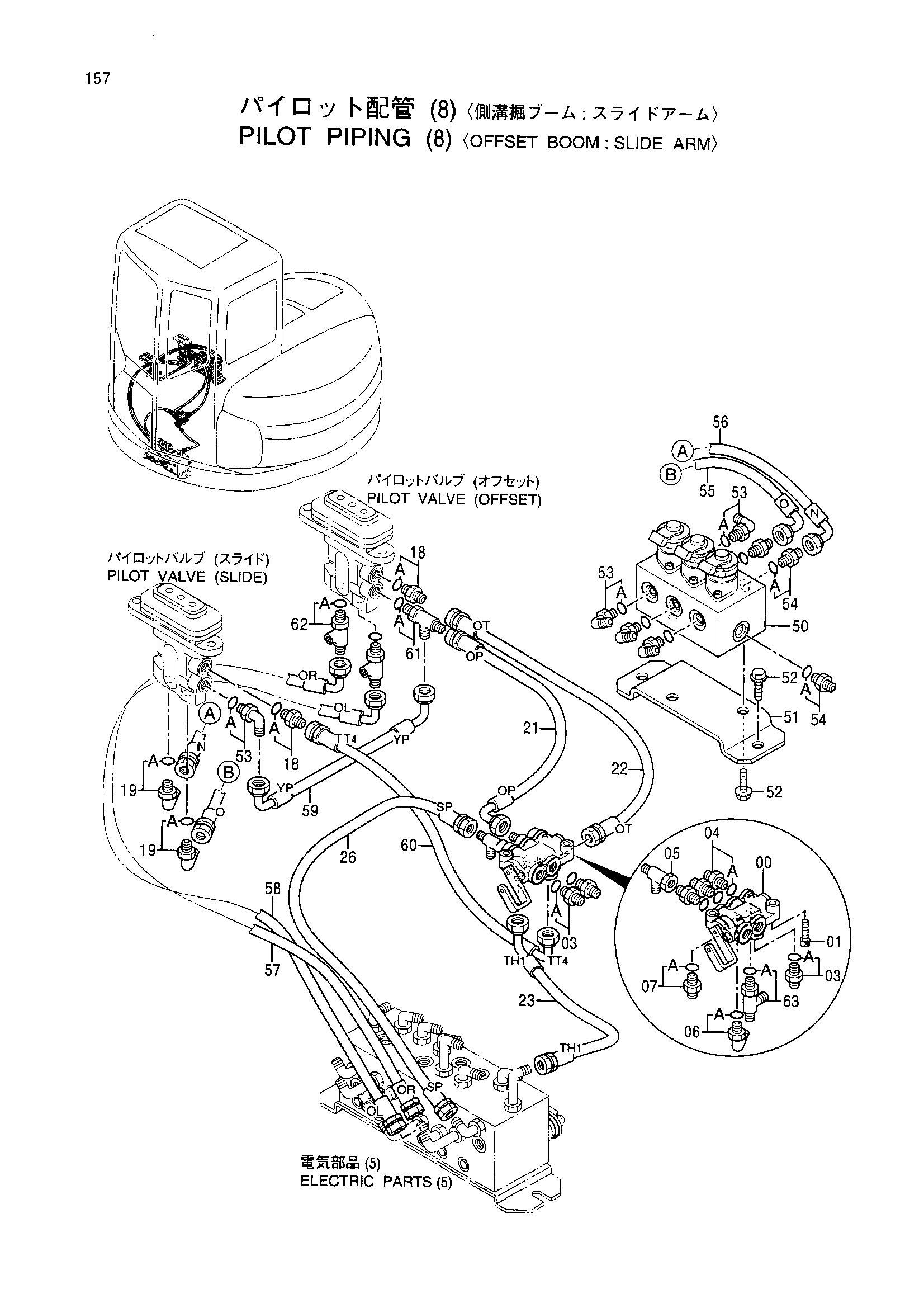

Заводская схема «Пилотный трубопроводы (8)<смещаемый стрела>(скольжение рукоять)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359899 | Запорный клапан | 1 |
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 03 | 4200466 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4261938 | Фильтр | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200467 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4377473 | Шланг (OP) | 1 |
| 22 | 4377466 | Шланг (OT) | 1 |
| 23 | 4369216 | Шланг (TH1) | 1 |
| 26 | 4368896 | Шланг (SP) | 1 |
| 50 | 4391214 | Электромагнитный клапан | 1 |
| 51 | 4391934 | Кронштейн | 1 |
| 52 | J011020 | Болт с шайбой | 4 |
| 53 | 4156434 | Угловой штуцер | 5 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4200467 | Адаптер | 3 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4394302 | Шланг (O) | 1 |
| 56 | 4394303 | Шланг (N) | 1 |
| 57 | 4394305 | Шланг (OR) | 1 |
| 58 | 4394304 | Шланг (OL) | 1 |
| 59 | 4359750 | Шланг (YP) | 1 |
| 60 | 4359751 | Шланг (TT4) | 1 |
| 61 | 4207300 | Тройник | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4392025 | Тройник | 2 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4205363 | Тройник | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
