Стрела трубопроводы (гидромолот и гидроножницы)<моноблочный стрела> — HITACHI EX75UR-3

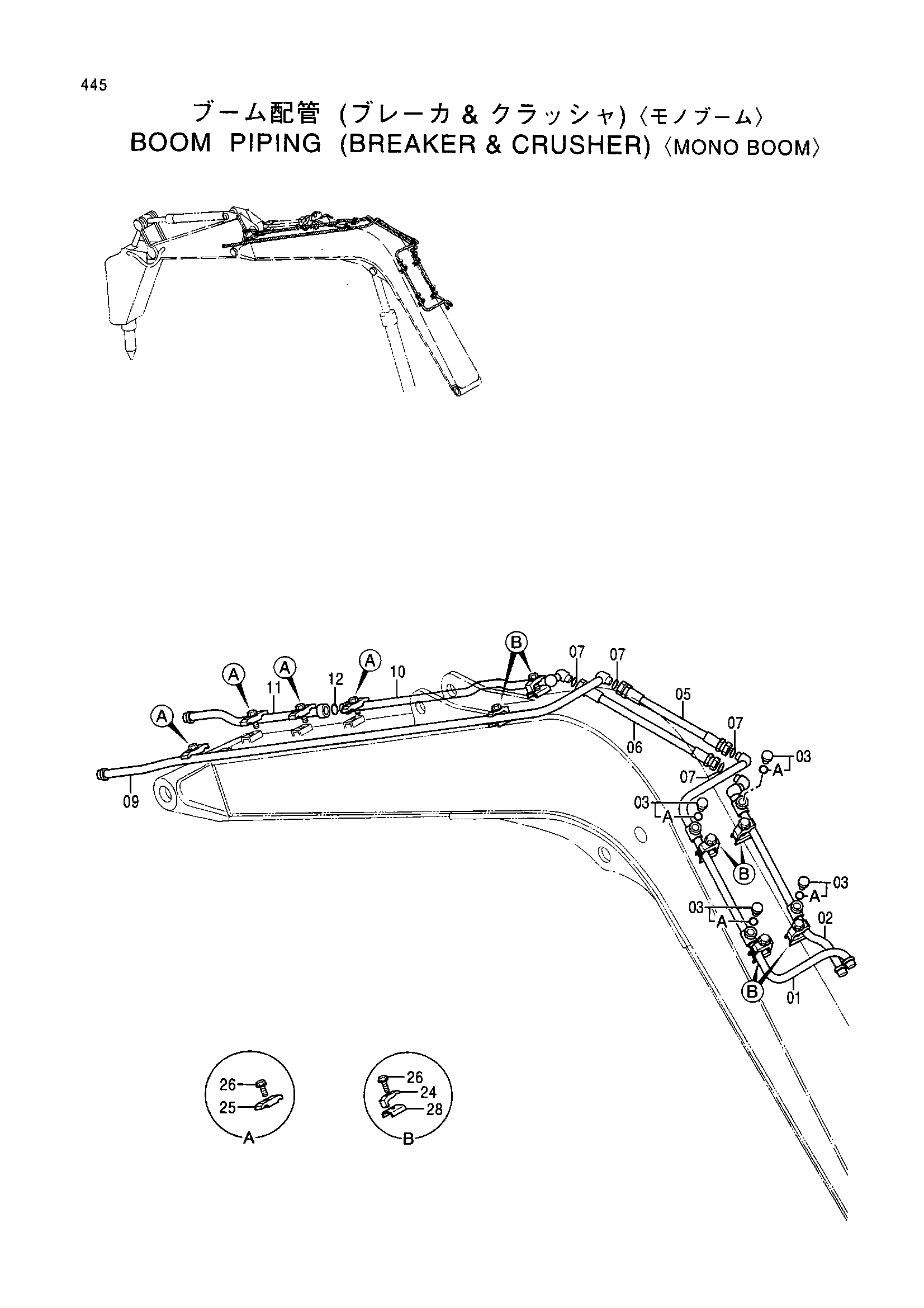

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)<моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063502 | Трубка | 1 |
| 02 | 8063505 | Трубка | 1 |
| 03 | 4174542 | Пробка | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4200475 | Шланг | 1 |
| 06 | 4188920 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 8063504 | Трубка | 1 |
| 10 | 8063633 | Трубка | 1 |
| 11 | 8063632 | Трубка | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 1 |
| 24 | 4190126 | Хомут трубки | 6 |
| 25 | 4141806 | Хомут трубки | 4 |
| 26 | J011260 | Болт с шайбой | 10 |
| 28 | 9738322 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
