PAT отвал [STD] — HITACHI EX75UR-3

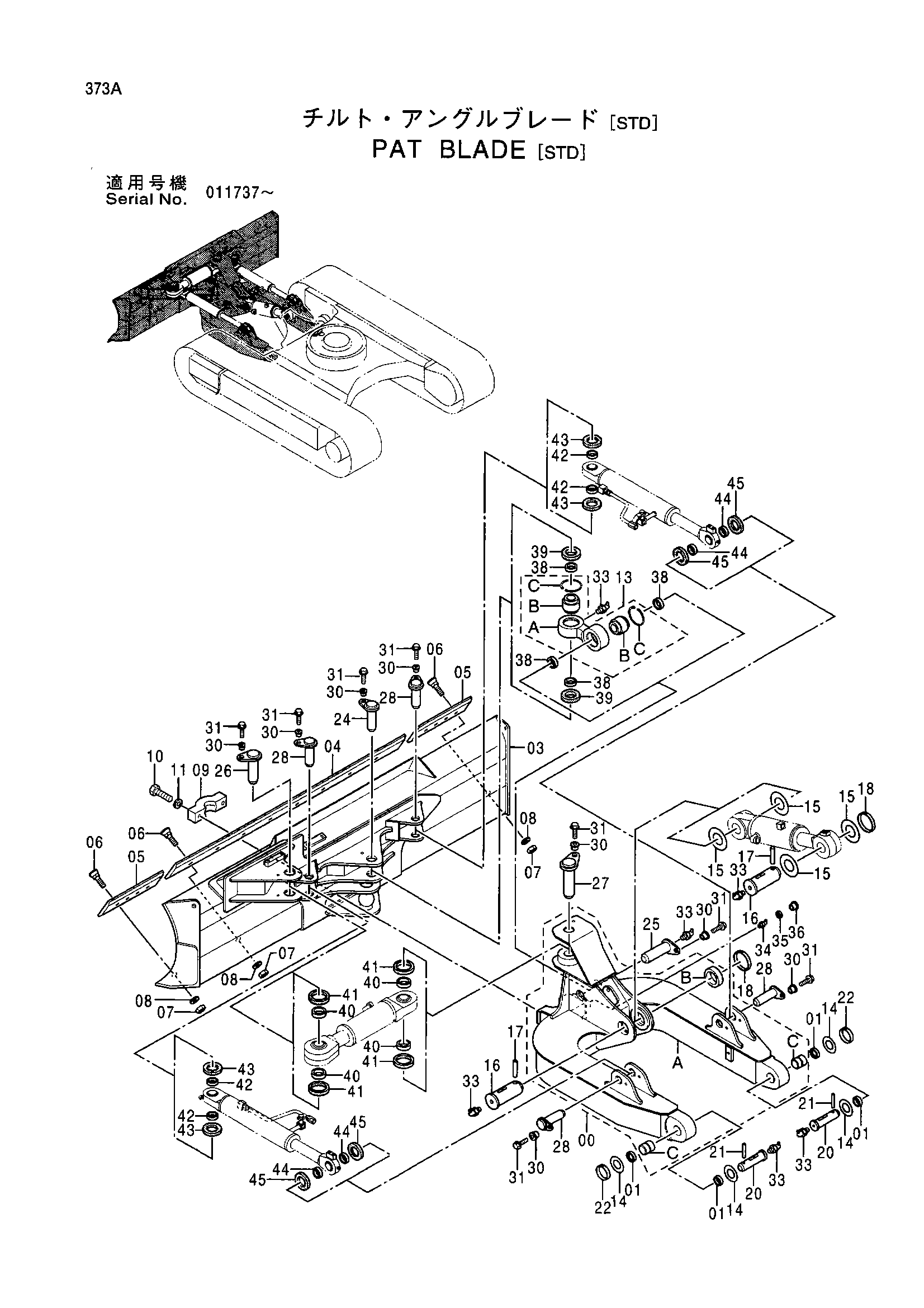

Заводская схема «PAT отвал [STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема PAT отвал [STD] HITACHI EX75UR-3](/catalog-drawings/86/863fbafb-5ef5-4fc5-8b0a-072de2a24293.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035707 | Рама | 1 |
| 00A | 5006263 | Рама | 1 |
| 00B | 4276106 | Ограничитель | 1 |
| 00C | 4353819 | Втулка | 2 |
| 01 | 4246939 | Пылезащитное уплотнение | 4 |
| 03 | 5006252 | Отвал | 1 |
| 04 | 2043189 | Куттинг-едге | 1 |
| 05 | 3084283 | Куттинг-едге | 2 |
| 06 | 4407518 | Болт плуг | 16 |
| 07 | 4406005 | Гайка | 16 |
| 08 | J222016 | Шайба | 16 |
| 09 | 3083748 | Колпачок | 1 |
| 10 | J932700 | Болт | 2 |
| 11 | 4085857 | Шайба | 2 |
| 13 | 9176453 | Тяга | 1 |
| 13A | 8074449 | Тяга | 1 |
| 13B | 4412098 | Подшипник | 2 |
| 13C | 959501 | Стопорное кольцо | 2 |
| 14 | 4374458 | Упорная пластина | 4 |
| 15 | 4366692 | Упорная пластина | 4 |
| 16 | 4412139 | Палец | 2 |
| 17 | 4106307 | Палец | 2 |
| 18 | 4098716 | Кольцо | 2 |
| 20 | 4412131 | Палец | 2 |
| 21 | 4065689 | Палец | 2 |
| 22 | 4065688 | Кольцо | 2 |
| 24 | 8074634 | Палец | 1 |
| 25 | 8074653 | Палец | 1 |
| 26 | 8074628 | Палец | 1 |
| 27 | 8074629 | Палец | 1 |
| 28 | 8074661 | Палец | 4 |
| 30 | 4339355 | Втулка | 8 |
| 31 | J971435 | Болт | 8 |
| 33 | J75581 | Пресс-маслёнка | 6 |
| 34 | J75481 | Пресс-маслёнка | 1 |
| 35 | 4130686 | Втулка | 1 |
| 36 | 4105912 | Колпачок | 1 |
| 38 | 4412266 | Проставка | 4 |
| 39 | 4412275 | Резиновая прокладка | 2 |
| 40 | 4412261 | Проставка | 4 |
| 41 | 4412278 | Резиновая прокладка | 4 |
| 42 | 4412270 | Проставка | 4 |
| 43 | 4412276 | Резиновая прокладка | 4 |
| 44 | 4412274 | Проставка | 4 |
| 45 | 4412277 | Резиновая прокладка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
