Машина отопитель (2000 cal)[STD] — HITACHI EX75UR-3
Заводская схема «Машина отопитель (2000 cal)[STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

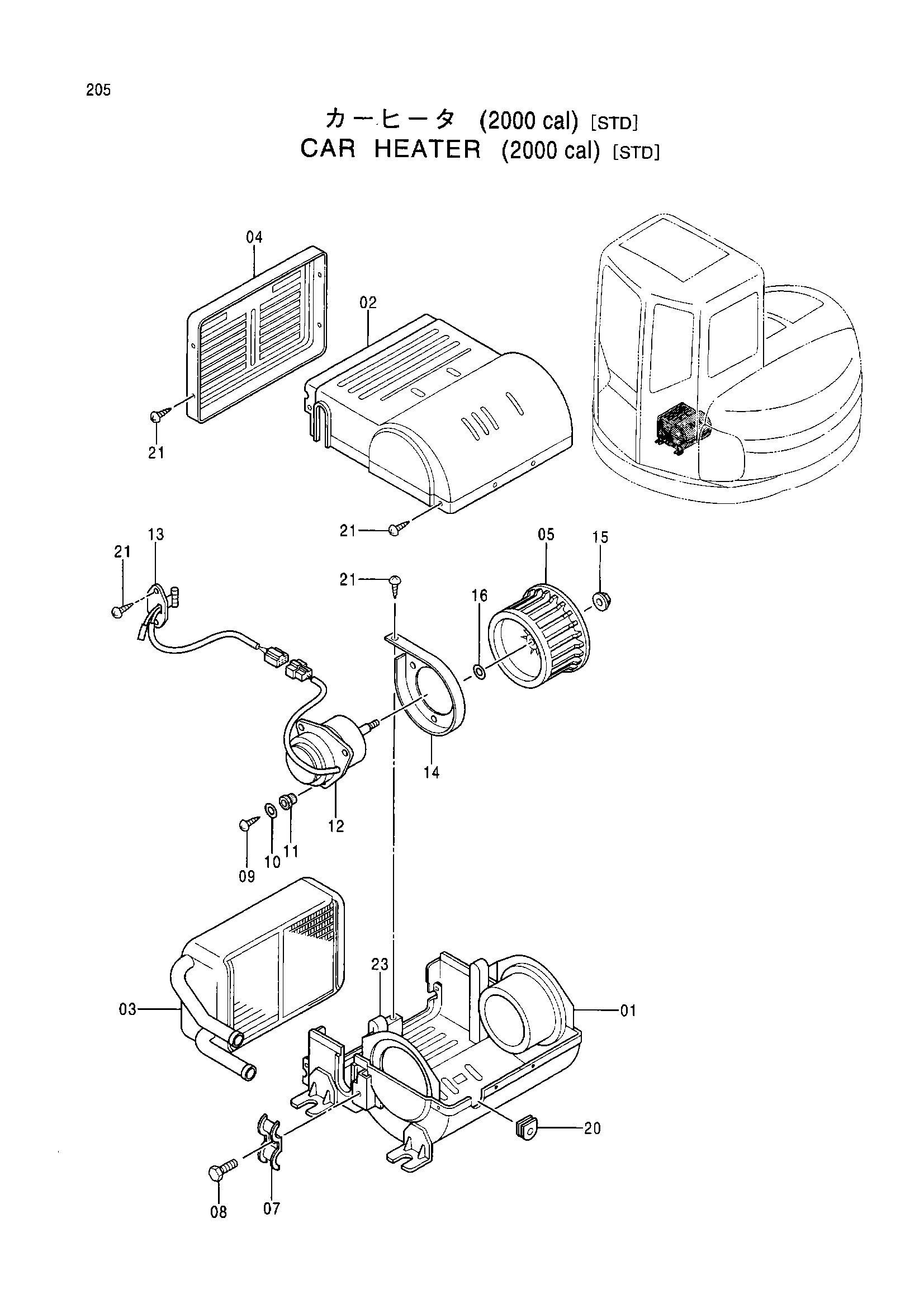

![Схема Машина отопитель (2000 cal)[STD] HITACHI EX75UR-3](/catalog-drawings/67/6783bea8-c7e1-4d18-bf9e-e265b12a0707.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4343430 | Отопитель блок | 1 | |
| 01 | 4445784 | Корпус (1) | 1 |
| 02 | 4445785 | Корпус (2) | 1 |
| 03 | 4445786 | Отопитель | 1 |
| 04 | 4329853 | Крышка | 1 |
| 05 | 4329854 | Вентилятор | 1 |
| 07 | 4329856 | Хомут | 1 |
| 08 | 4329857 | Болт | 1 |
| 09 | 4445788 | Винт | 3 |
| 10 | 4445789 | Шайба | 3 |
| 11 | 4445790 | Резиновая втулка | 3 |
| 12 | 4445791 | Гидромотор | 1 |
| 13 | 4427921 | Резистор | 1 |
| 14 | 4445794 | Пластина | 1 |
| 15 | 4329864 | Гайка | 1 |
| 16 | 4329865 | Шайба | 1 |
| 20 | 4329869 | Резиновая втулка | 1 |
| 21 | 4329870 | Винт | 11 |
| 23 | 4329872 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
