STD. отвал (2450mm широкий)[EU] — HITACHI EX75UR-3
Заводская схема «STD. отвал (2450mm широкий)[EU]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

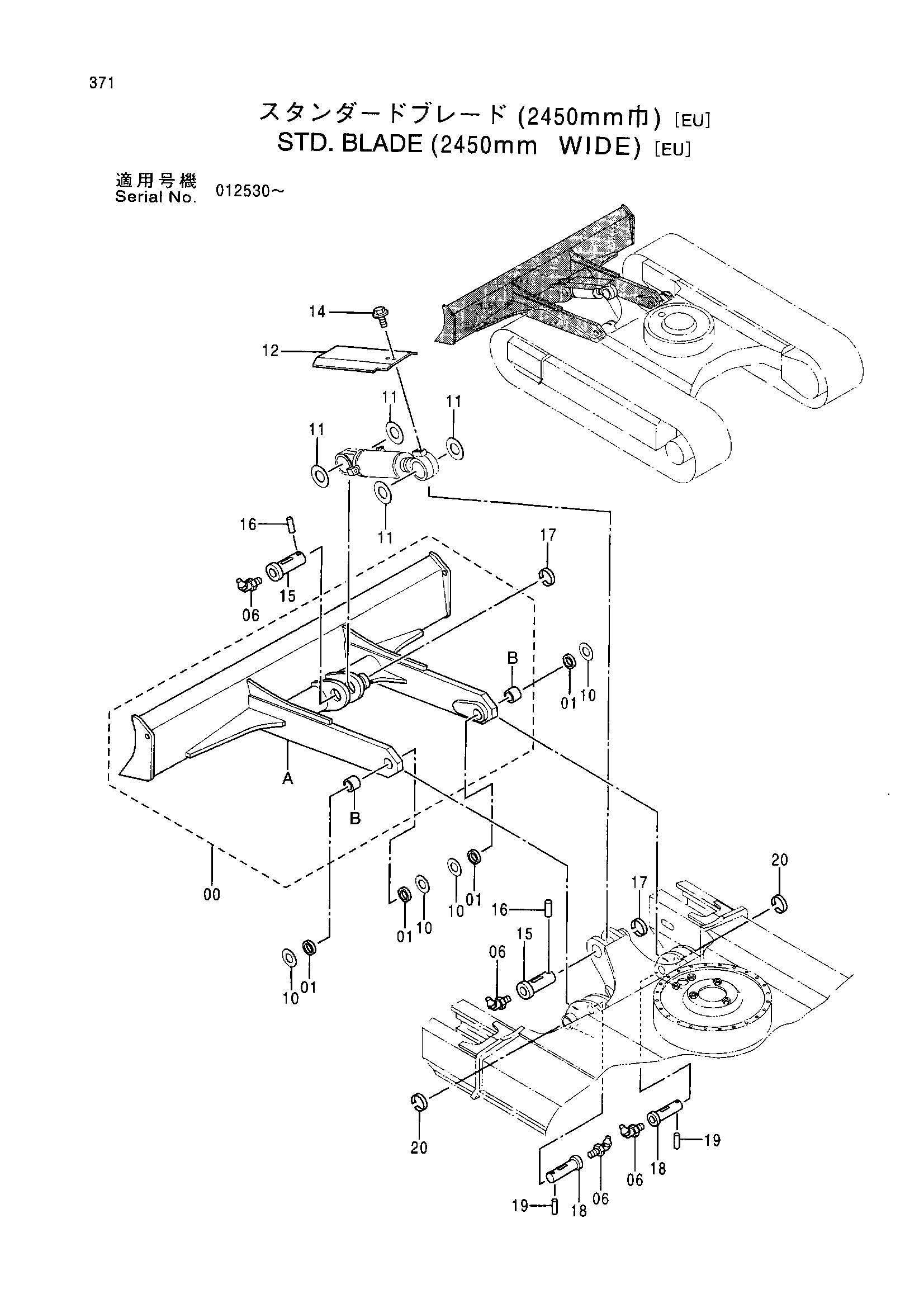

![Схема STD. отвал (2450mm широкий)[EU] HITACHI EX75UR-3](/catalog-drawings/6e/6e208460-1892-40a7-ac7b-9b2ee22c3ce3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078887 | Отвал | 1 |
| 00A | 6018926 | Отвал | 1 |
| 00B | 4353818 | Втулка | 2 |
| 01 | 4246939 | Пылезащитное уплотнение | 4 |
| 06 | J75581 | Пресс-маслёнка | 4 |
| 10 | 4407996 | Упорная пластина 0.5 | 8 |
| 11 | 4366692 | Упорная пластина 1.0 | 4 |
| 12 | 4387697 | Крышка | 1 |
| 14 | J011020 | Болт с шайбой | 2 |
| 15 | 4387282 | Палец | 2 |
| 16 | 4106307 | Палец | 2 |
| 17 | 4098716 | Кольцо | 2 |
| 18 | 4387279 | Палец | 2 |
| 19 | 4065689 | Палец | 2 |
| 20 | 4065688 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
