Основной трубопроводы (1)<смещаемый стрела>(скольжение рукоять) — HITACHI EX75UR-3

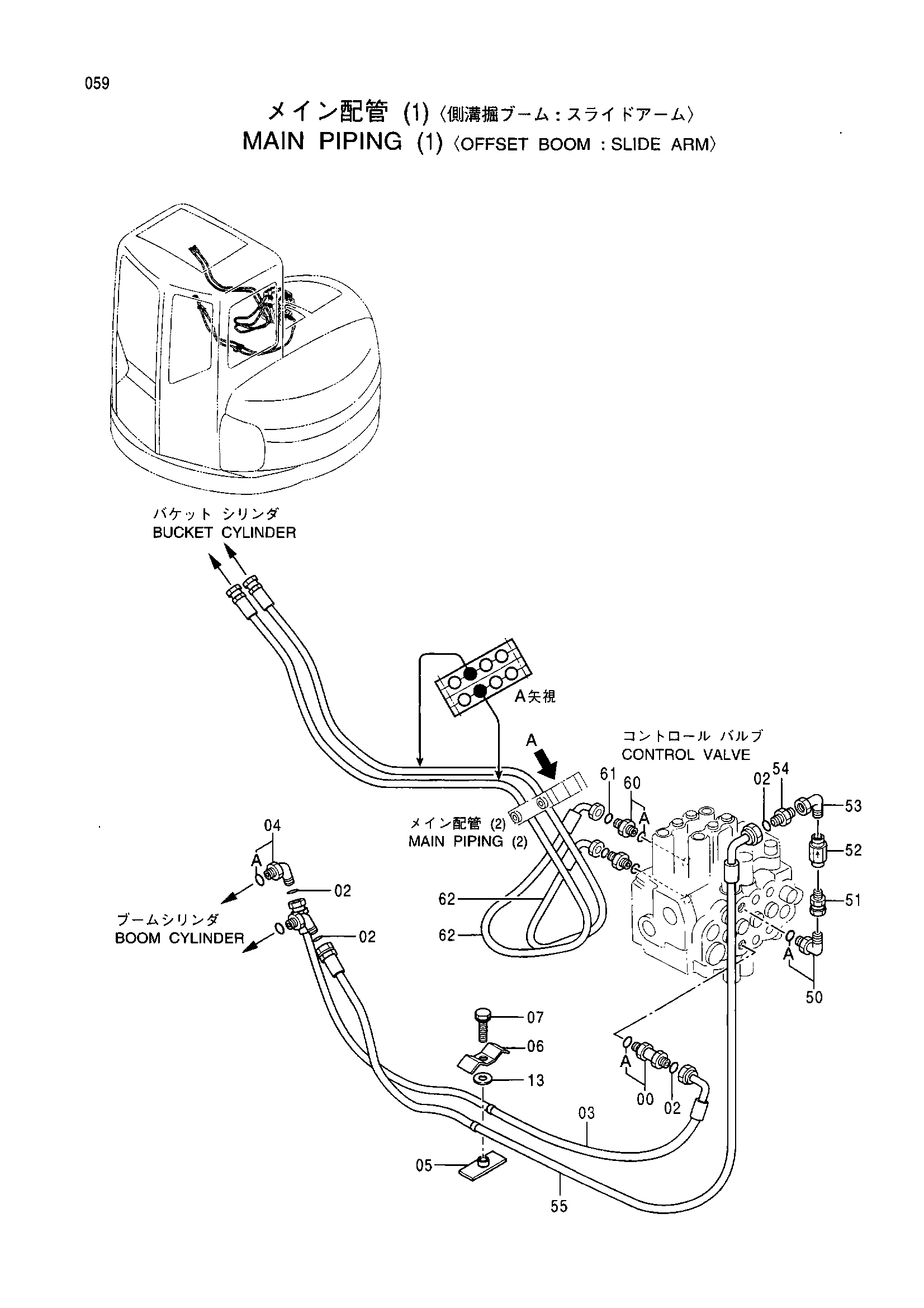

Заводская схема «Основной трубопроводы (1)<смещаемый стрела>(скольжение рукоять)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 4 |
| 03 | 4385614 | Шланг | 1 |
| 04 | 4200580 | Угловой штуцер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 9727634 | Хомут | 1 |
| 06 | 4202103 | Хомут | 1 |
| 07 | J011245 | Болт с шайбой | 1 |
| 13 | J222012 | Шайба | 1 |
| 50 | 4169598 | Угловой штуцер | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4368186 | Унион S | 1 |
| 52 | 9023408 | Клапан замедленного возврата | 1 |
| 53 | 94-0633 | Угловой штуцер | 1 |
| 54 | 4228624 | Адаптер | 1 |
| 55 | 4392231 | Шланг | 1 |
| 60 | 4189602 | Адаптер | 2 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4138938 | Уплотнительное кольцо | 2 |
| 62 | 4392232 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
