Пилотный трубопроводы (4)<смещаемый стрела>(скольжение рукоять) — HITACHI EX75UR-3

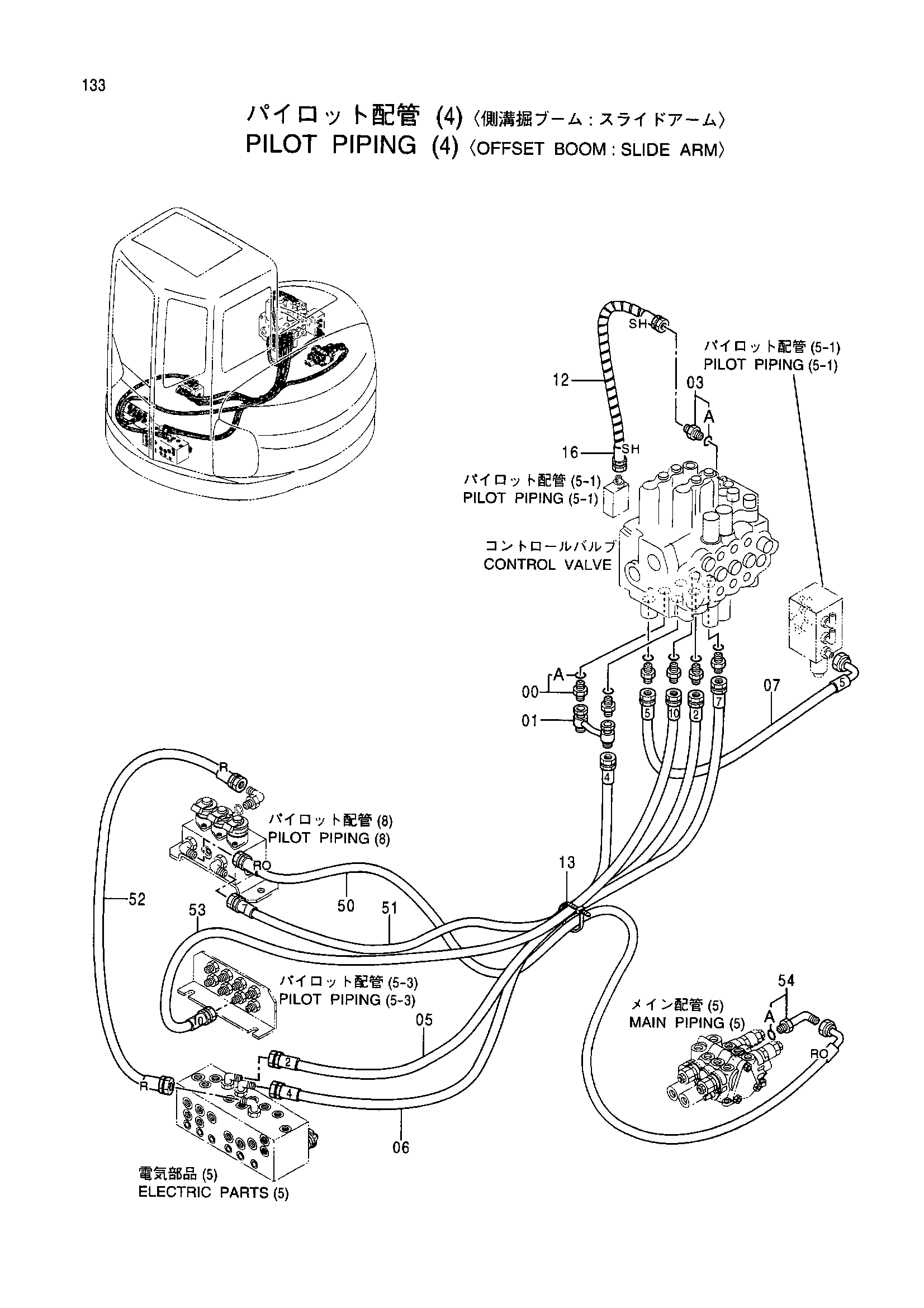

Заводская схема «Пилотный трубопроводы (4)<смещаемый стрела>(скольжение рукоять)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 6 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 8057492 | Трубка | 1 |
| 03 | 4209776 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4368708 | Шланг (2) | 1 |
| 06 | 4385528 | Шланг (4) | 1 |
| 07 | 4385529 | Шланг (5) | 1 |
| 12 | 4133527 | Защитный кожух | 1 |
| 13 | 4121859 | Ленточный зажим | 1 |
| 16 | 4325574 | Шланг (SH) | 1 |
| 50 | 4395158 | Шланг (RO) | 1 |
| 51 | 4392413 | Шланг (7) | 1 |
| 52 | 4394299 | Шланг (правый) | 1 |
| 53 | 4376772 | Шланг (10) | 1 |
| 54 | 4156434 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
