Управление педаль (гидромолот и гидроножницы)<моноблочный стрела> — HITACHI EX75UR-3

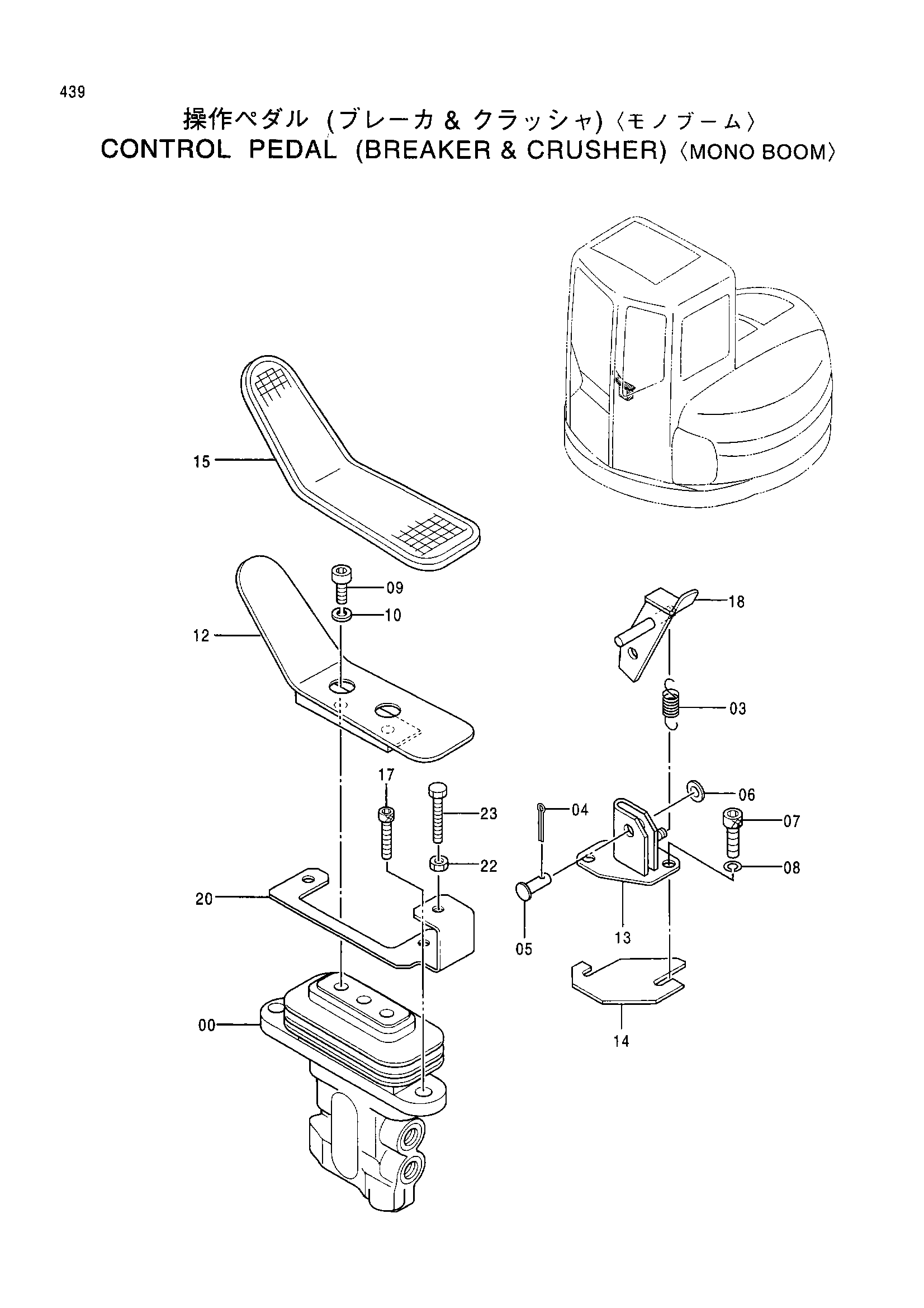

Заводская схема «Управление педаль (гидромолот и гидроножницы)<моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 03 | 4279604 | Пружина | 1 |
| 04 | A763016 | Шплинт | 1 |
| 05 | 4287795 | Палец | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 07 | M340820 | Болт с внутренним шестигранником | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | M341020 | Болт с внутренним шестигранником | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 8070805 | Педаль | 1 |
| 13 | 8060508 | Кронштейн | 1 |
| 14 | 4402410 | Регулировочная шайба | 3 |
| 15 | 4283758 | Крышка | 1 |
| 17 | J781030 | Болт с внутренним шестигранником | 2 |
| 18 | 8061258 | Ограничитель | 1 |
| 20 | 9748487 | Кронштейн | 1 |
| 22 | M500807 | Гайка | 1 |
| 23 | 4317640 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
