Дренажный трубопроводы <STD. отвал> — HITACHI EX75UR-3

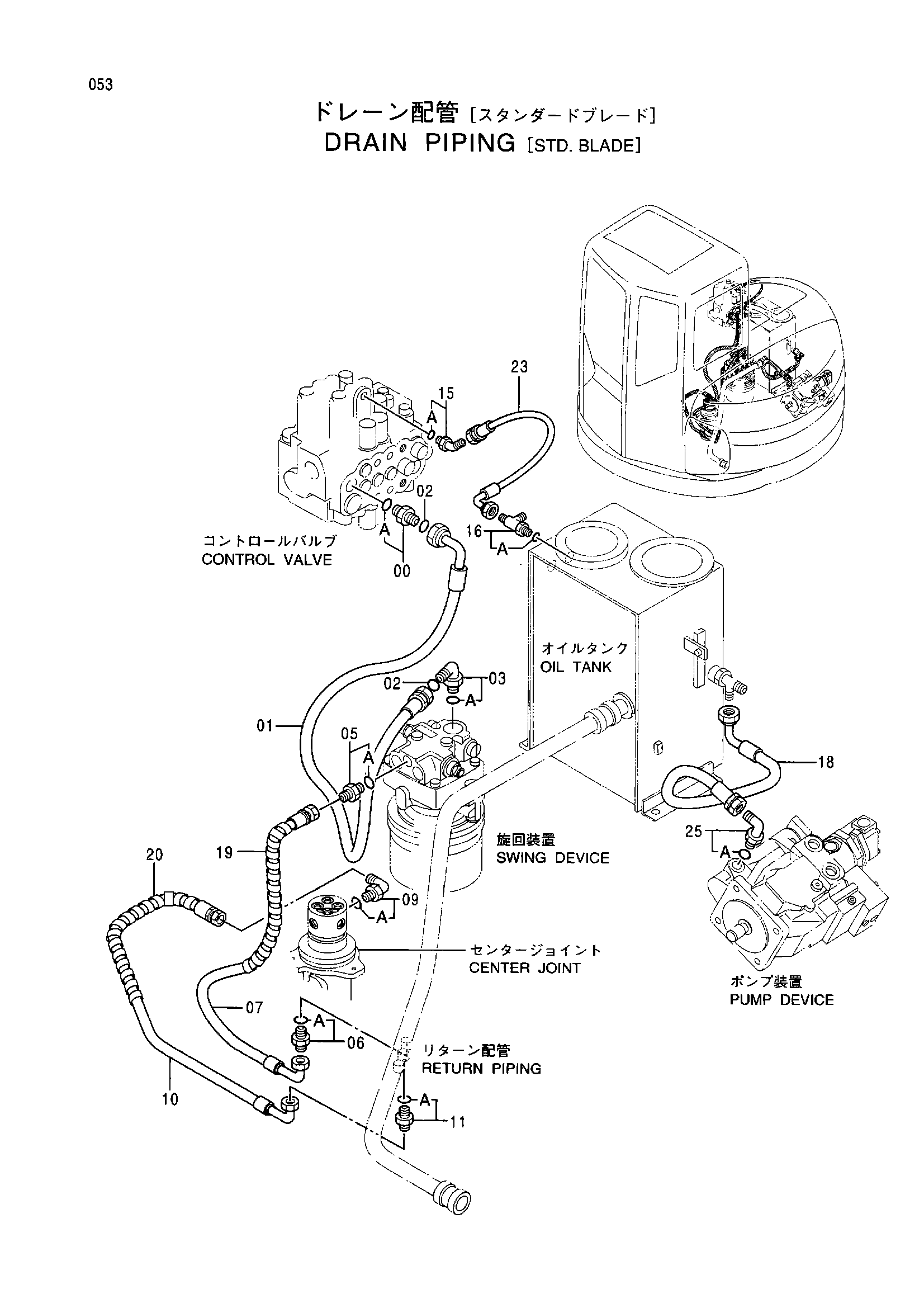

Заводская схема «Дренажный трубопроводы <STD. отвал>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189537 | Адаптер | 1 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4333303 | Шланг | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 4157562 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4221290 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4313431 | Шланг | 1 |
| 09 | 4154671 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4333549 | Нейлоновый шланг | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4193826 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4203171 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4333302 | Шланг | 1 |
| 19 | 4044420 | Защитный кожух | 1 |
| 20 | 4133527 | Защитный кожух | 1 |
| 23 | 4329437 | Нейлоновый шланг | 1 |
| 25 | 4154672 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
