Рычаг управления <с отвал><PAT отвал> — HITACHI EX75UR-3

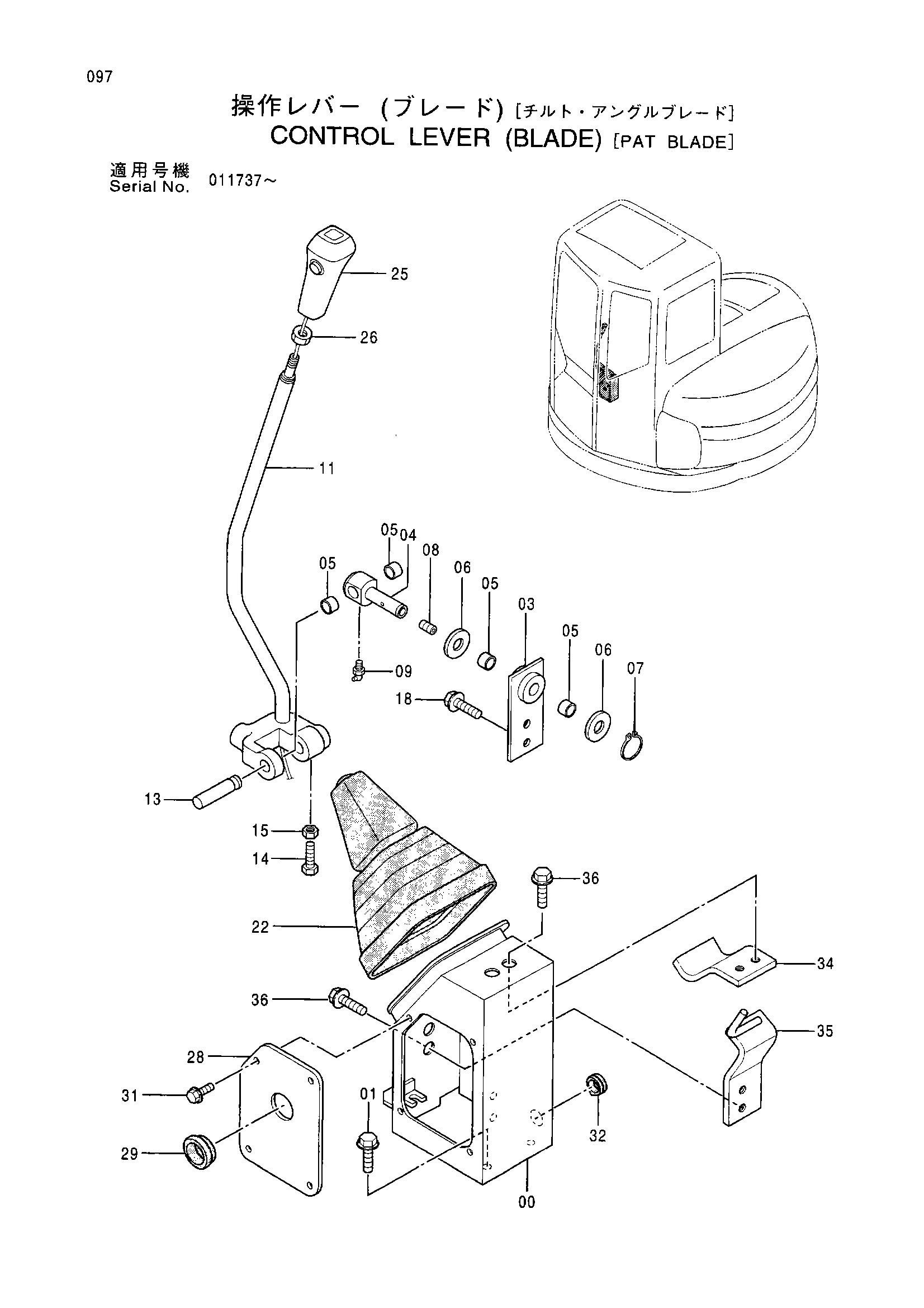

Заводская схема «Рычаг управления <с отвал><PAT отвал>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017964 | Стойка | 1 |
| 01 | J011030 | Болт с шайбой | 3 |
| 03 | 9750834 | Бобышка | 1 |
| 04 | 3084336 | Палец | 1 |
| 05 | 4063694 | Игольчатый подшипник | 4 |
| 06 | A590116 | Плоская шайба | 2 |
| 07 | 991339 | Стопорное кольцо | 1 |
| 08 | 94-2010 | Пробка | 1 |
| 09 | J75581 | Пресс-маслёнка | 1 |
| 11 | 8074999 замена: 4422172 | Рычаг | 1 |
| 11 | 8074999 замена: 8076806 | Рычаг | 1 |
| 11 | 8074999 замена: A590908 | Рычаг | 1 |
| 11 | 8076806 | Рычаг | 1 |
| 13 | 4086444 | Палец | 1 |
| 14 | J900825 | Болт | 1 |
| 15 | M500807 | Гайка | 1 |
| 18 | J011030 | Болт с шайбой | 2 |
| 22 | 2025150 | Защитный чехол | 1 |
| 25 | 4411507 | Рукоятка | 1 |
| 26 | J952014 | Гайка | 1 |
| 28 | 4412223 | Крышка | 1 |
| 29 | 4198167 | Резиновая втулка | 1 |
| 31 | J020616 | Болт с шайбой | 4 |
| 32 | 94-2816 | Резиновая втулка | 1 |
| 34 | 8075969 | Кронштейн | 1 |
| 35 | 8075970 | Кронштейн | 1 |
| 36 | J031025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
