Пилотный трубопроводы (9)<PAT отвал> — HITACHI EX75UR-3

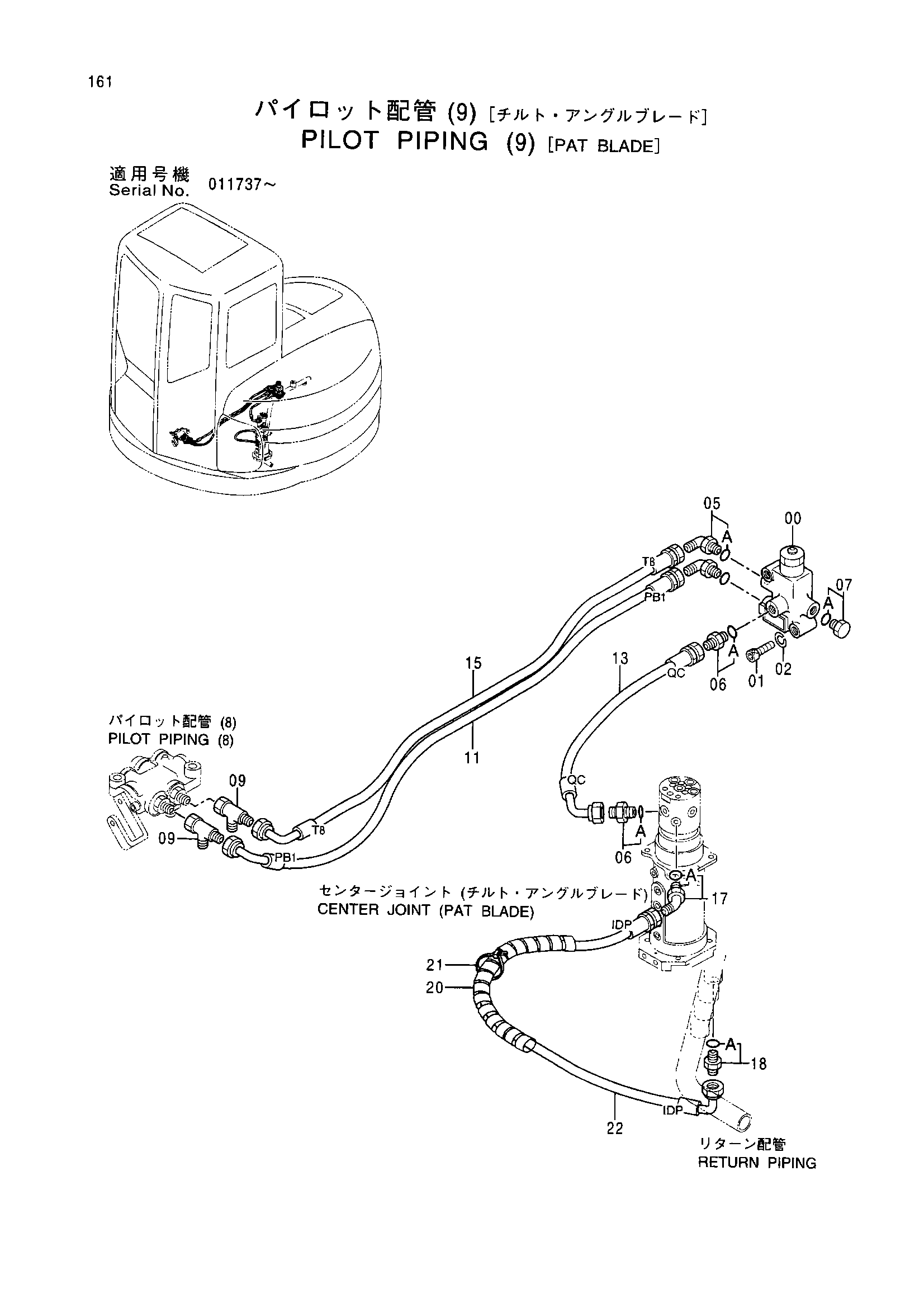

Заводская схема «Пилотный трубопроводы (9)<PAT отвал>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210647 | Электромагнитный клапан | 1 |
| 01 | M340865 | Болт с внутренним шестигранником | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 05 | 4156434 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4200465 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4093624 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4246672 | Соединительный штуцер | 2 |
| 11 | 4301043 | Нейлоновый шланг (PB1) | 1 |
| 13 | 4296004 | Нейлоновый шланг (QC) | 1 |
| 15 | 4281760 | Нейлоновый шланг (T8) | 1 |
| 17 | 4193826 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4044420 | Защитный кожух | 1 |
| 21 | 4055312 | Ленточный зажим | 1 |
| 22 | 4234320 | Шланг (IDP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
