Гидромотор (ход)[STD] — HITACHI EX75UR-3

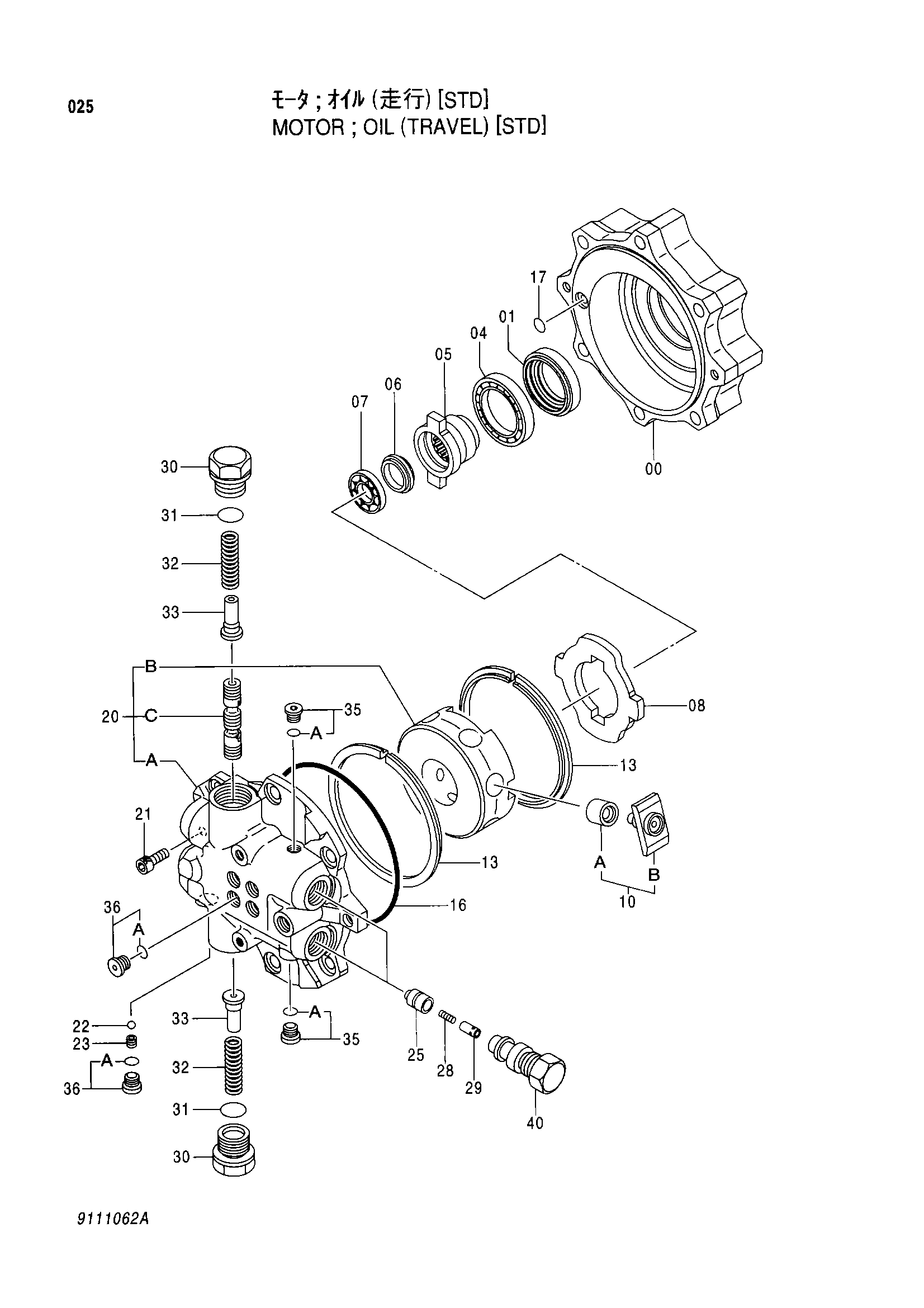

Заводская схема «Гидромотор (ход)[STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидромотор (ход)[STD] HITACHI EX75UR-3](/catalog-drawings/5b/5bfb9574-da74-49ea-893e-dd1945d523f6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9111062 | Гидромотор | 1 | |
| 00 | 2031337 | Корпус передний | 1 |
| 01 | 4176022 | Масляное уплотнение | 1 |
| 04 | 4193402 | Шариковый подшипник | 1 |
| 05 | 3049931 | Муфта | 1 |
| 06 | 4252672 | Колпачок | 1 |
| 07 | 4193401 | Шариковый подшипник | 1 |
| 08 | 4175921 | Соединение | 1 |
| 10 | 9086054 | Поршень в сборе | 7 |
| 13 | 4137815 | Кольцо направляющая | 2 |
| 16 | 4269237 | Уплотнительное кольцо | 1 |
| 17 | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 9099448 | Корпус в сборе | 1 |
| 21 | M341020 | Болт с внутренним шестигранником | 2 |
| 22 | 4509493 | Шарик | 1 |
| 23 | 4193400 | Пробка | 1 |
| 25 | 4300918 | Тарельчатый клапан | 2 |
| 28 | 4272413 | Пружина сжатия | 2 |
| 29 | 4272414 | Направляющая пружины | 2 |
| 30 | 4229631 | Пробка | 2 |
| 31 | 4506429 | Уплотнительное кольцо | 2 |
| 32 | 4229522 | Пружина сжатия | 2 |
| 33 | 4229521 | Ограничитель | 2 |
| 35 | 9089484 | Пробка | 2 |
| 35A | 4506408 | Уплотнительное кольцо | 1 |
| 36 | 9089485 | Пробка | 6 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9108037 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
