Основной трубопроводы для гидромолот и гидроножницы <моноблочный стрела> — HITACHI EX75UR-3

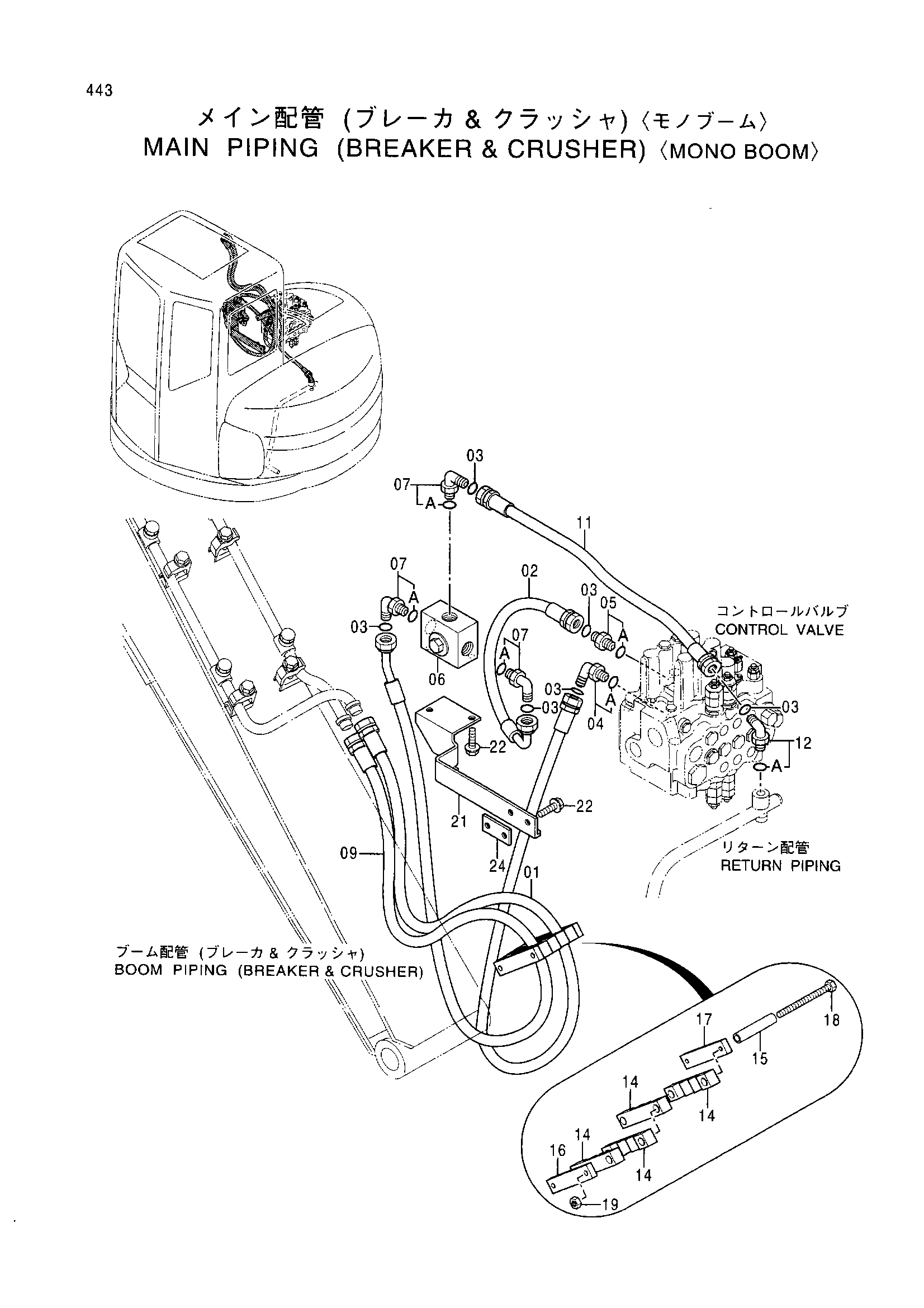

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы <моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4241373 | Шланг | 1 |
| 02 | 4251914 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 6 |
| 04 | 4202404 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4197530 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4261540 | Клапан | 1 |
| 07 | 4202113 | Угловой штуцер | 3 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4331036 | Шланг | 1 |
| 11 | 4399286 | Шланг | 1 |
| 12 | 4157562 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4355374 | Хомут шланга | 4 |
| 15 | 4355373 | Проставка | 2 |
| 16 | 4355377 | Седло винта | 1 |
| 17 | 4338929 | Пластина | 1 |
| 18 | J901006 | Болт | 2 |
| 19 | J950010 | Гайка | 2 |
| 21 | 8063501 | Кронштейн | 1 |
| 22 | J011025 | Болт с шайбой | 4 |
| 24 | 4355378 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
