Коллисион предотвращение система тяга <смещаемый стрела> — HITACHI EX75UR-3

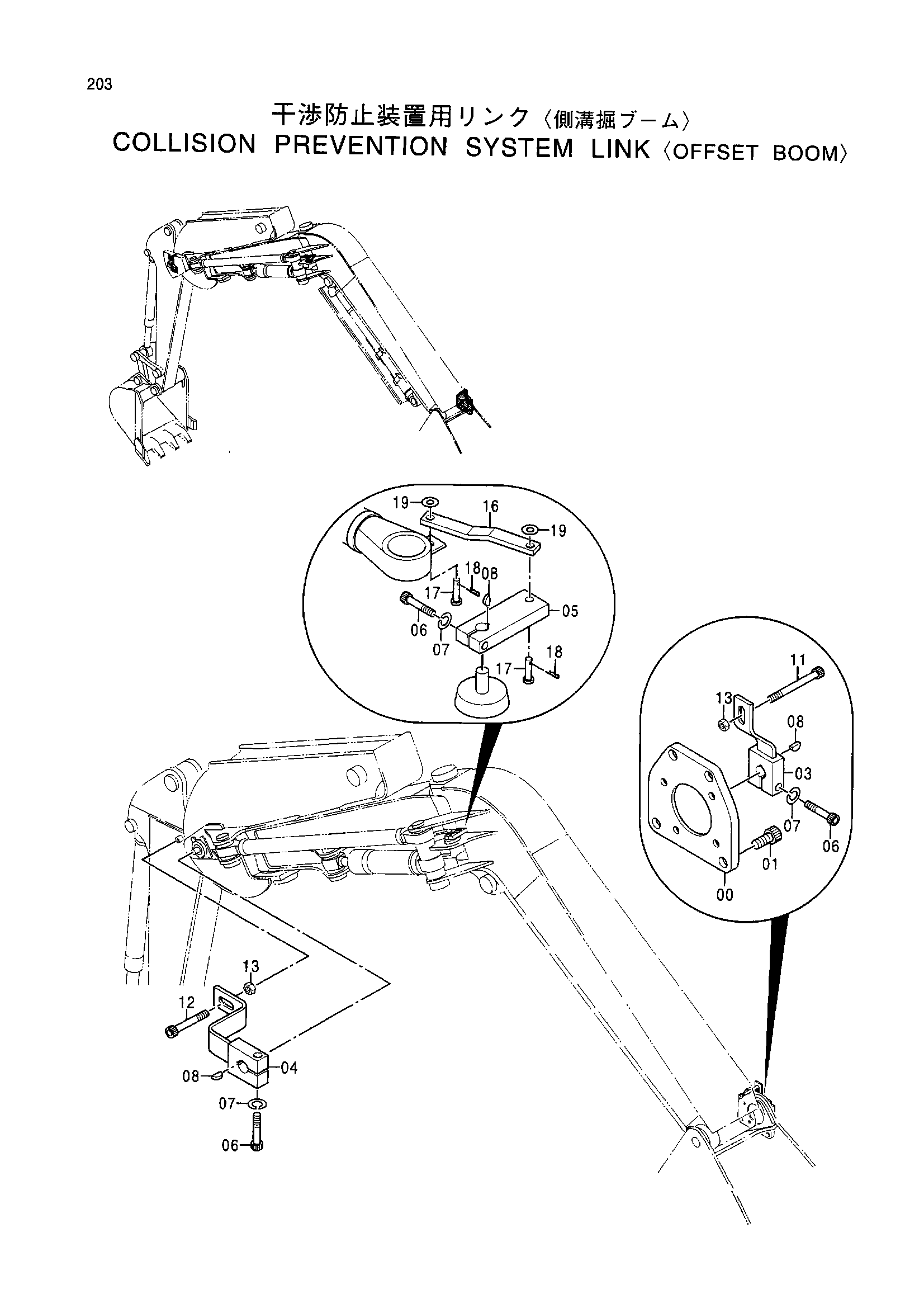

Заводская схема «Коллисион предотвращение система тяга <смещаемый стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4383470 | Кронштейн | 1 |
| 01 | J781020 | Болт с внутренним шестигранником | 4 |
| 03 | 9748030 | Рычаг | 1 |
| 04 | 9748031 | Рычаг | 1 |
| 05 | 4383471 | Рычаг | 1 |
| 06 | J780835 | Болт с внутренним шестигранником | 3 |
| 07 | A590908 | Пружинная шайба | 3 |
| 08 | 94-2501 | Шпонка воодруфф | 3 |
| 11 | J781202 | Болт с внутренним шестигранником | 1 |
| 12 | J781270 | Болт с внутренним шестигранником | 1 |
| 13 | J950012 | Гайка | 2 |
| 16 | 4383472 | Тяга | 1 |
| 17 | 4326438 | Палец | 2 |
| 18 | 4022697 | Стопорный палец | 2 |
| 19 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
