Направляющее колесо [EU] — HITACHI EX75UR-3
Заводская схема «Направляющее колесо [EU]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

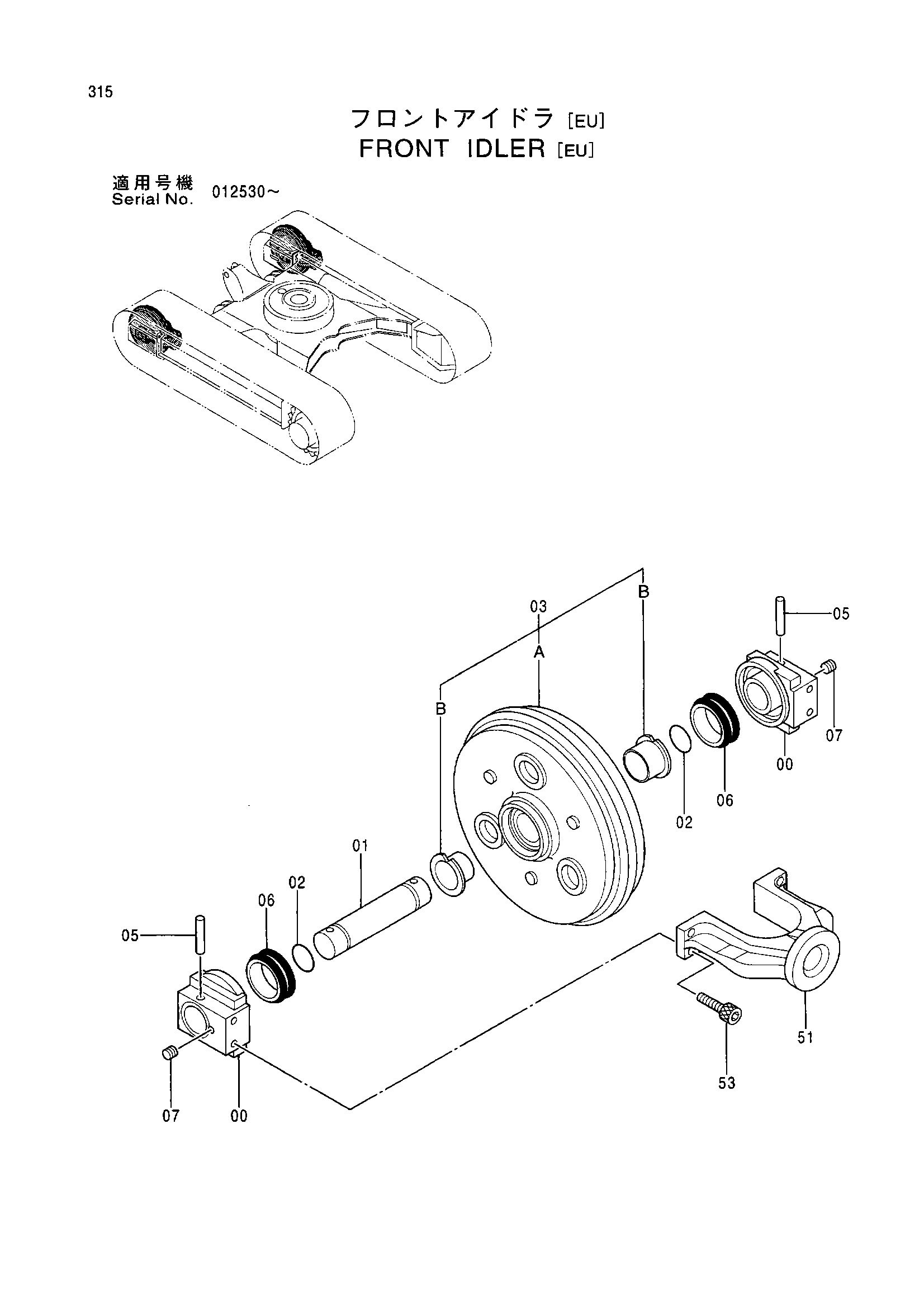

![Схема Направляющее колесо [EU] HITACHI EX75UR-3](/catalog-drawings/c8/c8e5cea5-de00-407d-82c6-b61fa8c92f31.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9153734 | Направляющее колесо | 2 | |
| 00 | 2039920 | Подшипник | 2 |
| 00-07 | 9154166 | Направляющее колесо | 1 |
| 01 | 3035828 | Мост | 1 |
| 02 | A810050 | Уплотнительное кольцо | 2 |
| 03 | 9154167 | Направляющее колесо (с втулка) | 1 |
| 03A | 1020715 | Направляющее колесо | 1 |
| 03B | 3076985 | Втулка | 2 |
| 05 | 4135606 | Палец | 2 |
| 06 | 4283635 | Комплект уплотнений | 2 |
| 07 | 4315607 | Пробка | 2 |
| 51 | 2039919 | Вилка | 1 |
| 53 | M341436 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
