Трубопроводы для OKD гидромолот и гидроножницы <моноблочный стрела> — HITACHI EX75UR-3

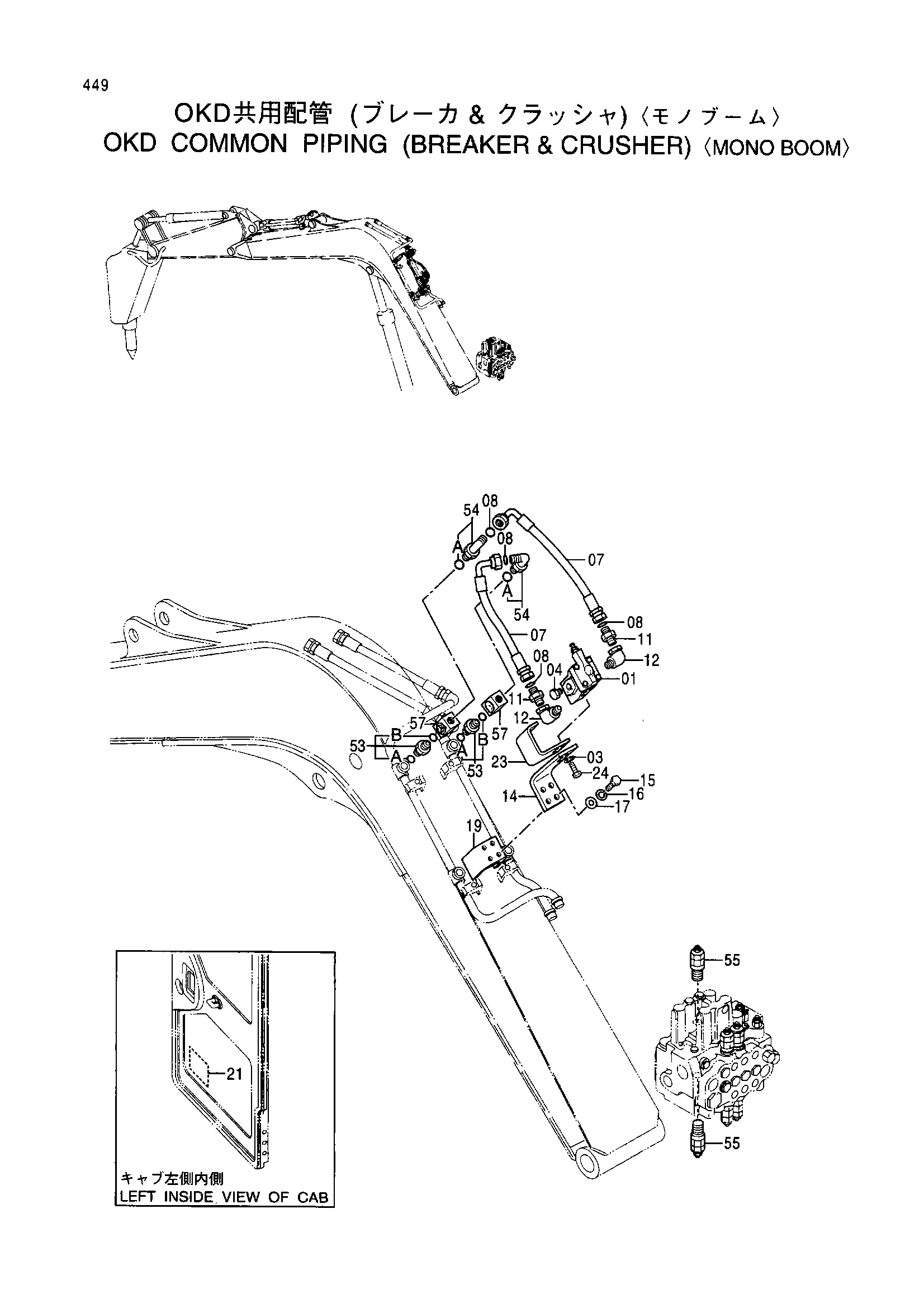

Заводская схема «Трубопроводы для OKD гидромолот и гидроножницы <моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 03 | A590908 | Пружинная шайба | 3 |
| 04 | 94-2013 | Пробка | 1 |
| 07 | 4251914 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4217134 | Адаптер | 2 |
| 12 | 94-0632 | Угловой штуцер | 2 |
| 14 | 4300444 | Кронштейн | 1 |
| 15 | J901225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | A590112 | Плоская шайба | 4 |
| 19 | 4300443 | Седло винта | 1 |
| 21 | 4301977 | Информационная табличка | 1 |
| 23 | 4399797 | Кронштейн | 1 |
| 24 | J900825 | Болт | 3 |
| 53 | 4291797 | Адаптер | 2 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 53B | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4202113 | Угловой штуцер | 2 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4315482 | Предохранительный клапан | 2 |
| 57 | 4432055 | Запорный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
