Пилотный трубопроводы (1)<моноблочный стрела> — HITACHI EX75UR-3

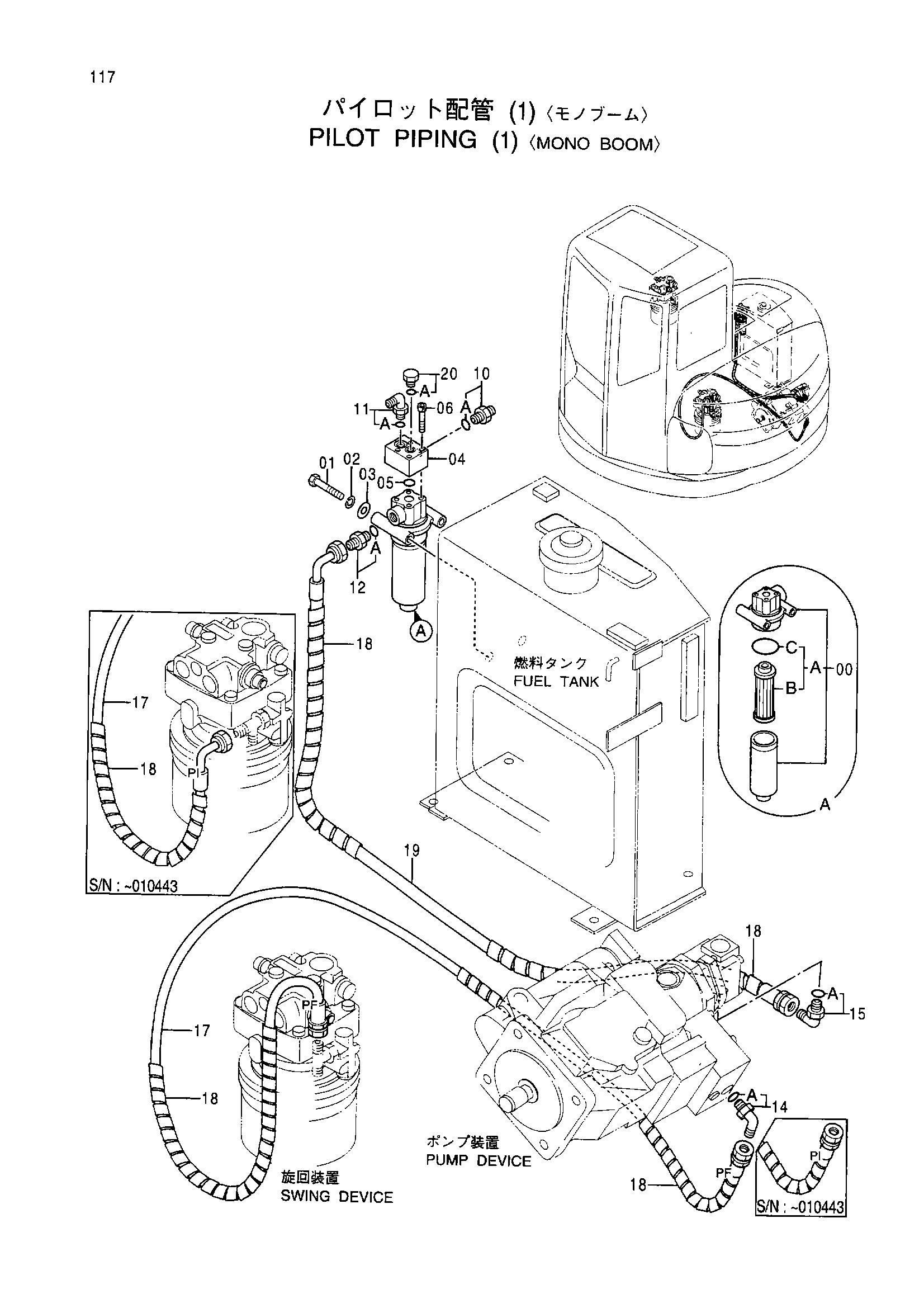

Заводская схема «Пилотный трубопроводы (1)<моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330227 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 01 | J901004 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 4114402 | Шайба | 2 |
| 04 | 4351142 | Предохранительный клапан | 1 |
| 05 | 4506416 | Уплотнительное кольцо | 1 |
| 06 | J780865 | Болт с внутренним шестигранником | 4 |
| 10 | 4200469 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4154672 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4210361 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4154672 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4376587 замена: 4393547 | Шланг (PI) | 1 |
| 17 | 4393547 | Шланг (PF) | 1 |
| 18 | 4133527 | Защитный кожух | 4 |
| 19 | 4313433 | Шланг | 1 |
| 20 | 4093624 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
