Пилотный трубопроводы (5-4)<моноблочный стрела> — HITACHI EX75UR-3

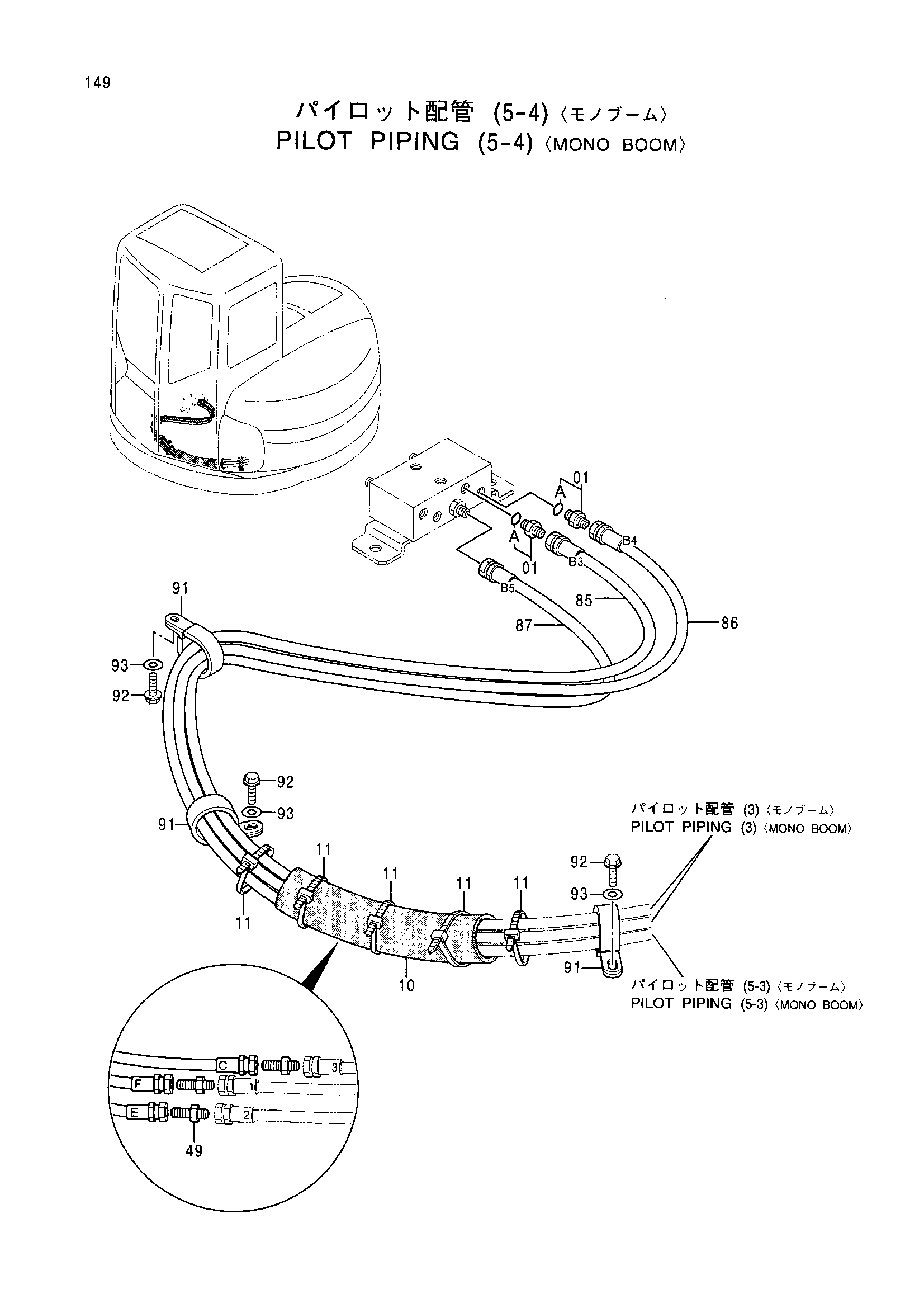

Заводская схема «Пилотный трубопроводы (5-4)<моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4200466	Адаптер	2
01A	4509180	Уплотнительное кольцо	1
10	4219918	Резиновая втулка	1
11	4121859	Ленточный зажим	5
49	4202532	Адаптер	3
85	4388739	Шланг (B3, F)	1
86	4388740	Шланг (B4, E)	1
87	4388741	Шланг (B5, C)	1
91	4190265	Зажим	3
92	J011020	Болт с шайбой	3
93	A590110	Плоская шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
