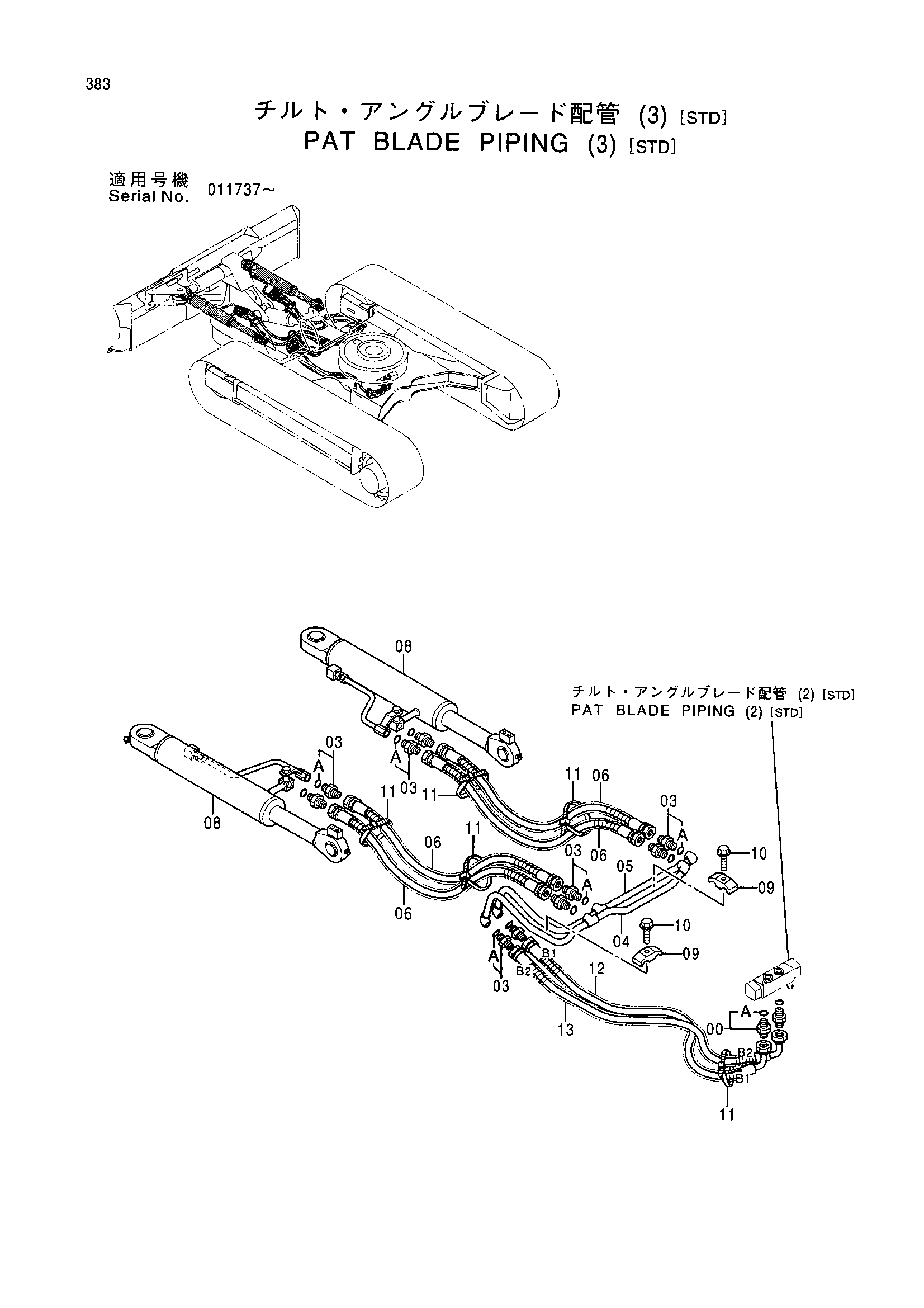

PAT отвал трубопроводы (3)[STD] — HITACHI EX75UR-3
Заводская схема «PAT отвал трубопроводы (3)[STD]» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема PAT отвал трубопроводы (3)[STD] HITACHI EX75UR-3](/catalog-drawings/46/461a93d9-b033-4298-b344-f13dc353243b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200469 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 10 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 8074697 | Трубка | 1 |
| 05 | 8074699 | Трубка | 1 |
| 06 | 4374027 | Шланг | 4 |
| 08 | 4410024 | Гидроцилиндр | 2 |
| 09 | 4189858 | Хомут трубки | 2 |
| 10 | J011240 | Болт с шайбой | 2 |
| 11 | 4121859 | Ленточный зажим | 5 |
| 12 | 4421008 | Шланг (B1) | 1 |
| 13 | 4421009 | Шланг (B2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
