Пилотный трубопроводы (2)<моноблочный стрела> — HITACHI EX75UR-3

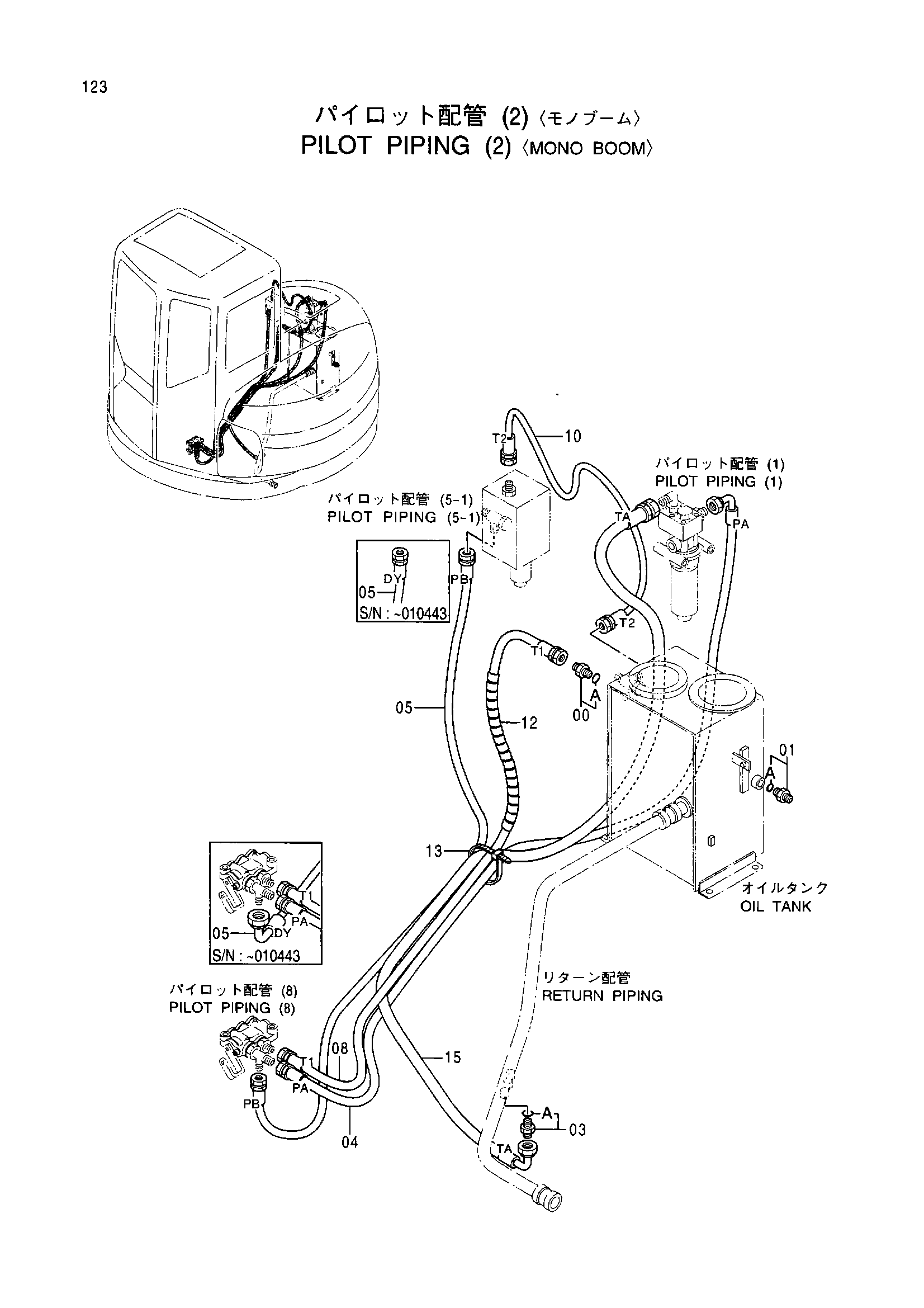

Заводская схема «Пилотный трубопроводы (2)<моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4210361 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4221290 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4385517 замена: 4391348 | Шланг (PA) | 1 |
| 04 | 4391348 | Шланг (PA) | 1 |
| 05 | 4363218 замена: 4393548 | Шланг (DY) | 1 |
| 05 | 4393548 | Шланг (PB) | 1 |
| 08 | 4333541 | Нейлоновый шланг (T1) | 1 |
| 10 | 4385520 | Шланг (T2) | 1 |
| 12 | 4044420 | Защитный кожух | 1 |
| 13 | 4055312 | Ленточный зажим | 1 |
| 15 | 4355427 | Шланг (TA) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
