Пилотный трубопроводы (гидромолот и гидроножницы)<моноблочный стрела> — HITACHI EX75UR-3

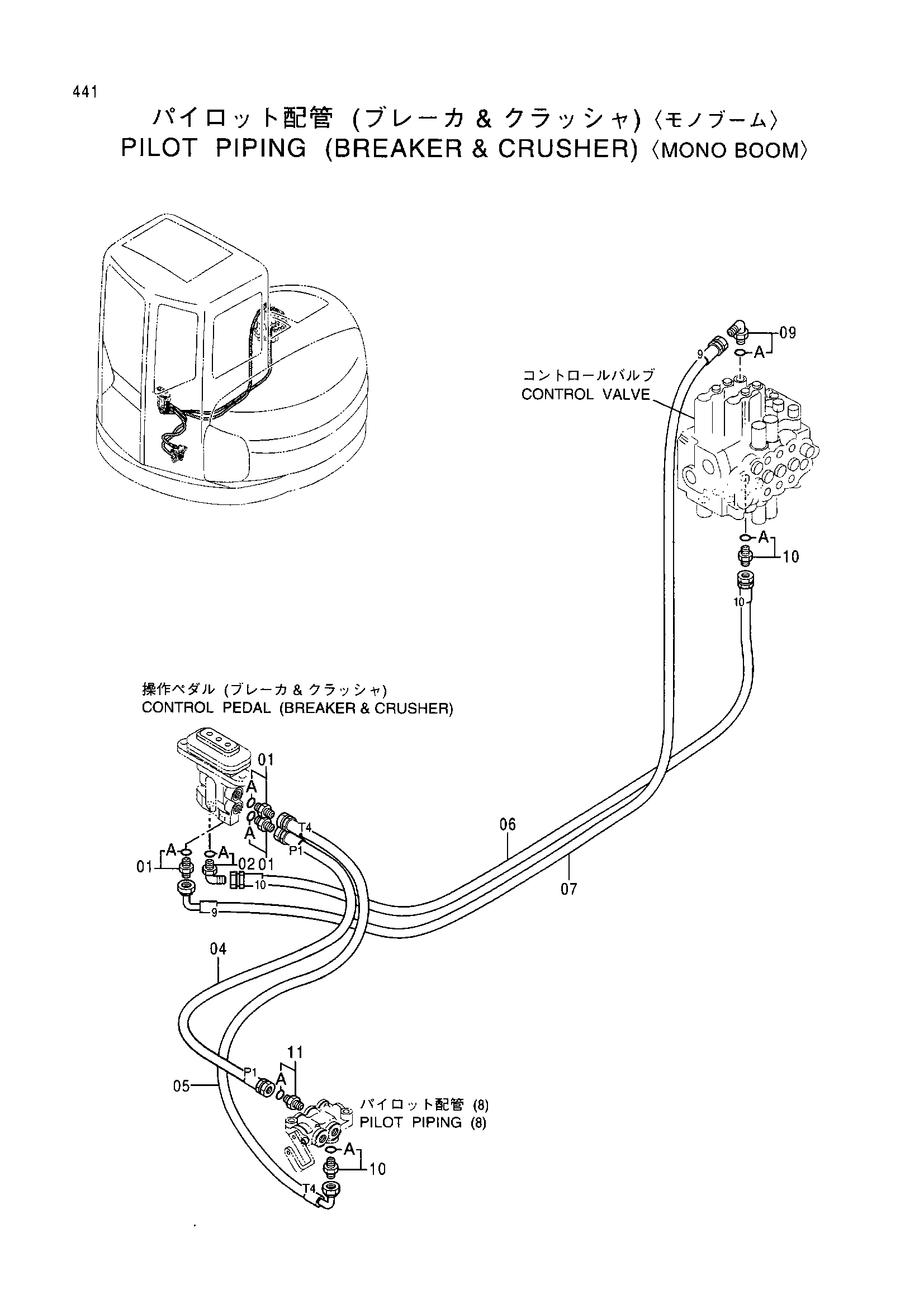

Заводская схема «Пилотный трубопроводы (гидромолот и гидроножницы)<моноблочный стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4156434 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4333543 | Нейлоновый шланг (P1) | 1 |
| 05 | 4333544 | Нейлоновый шланг (T4) | 1 |
| 06 | 4333548 | Нейлоновый шланг (10) | 1 |
| 07 | 4248621 | Нейлоновый шланг (9) | 1 |
| 09 | 4241385 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4261938 | Фильтр | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
