Всасывание трубопроводы — HITACHI EX75UR-3

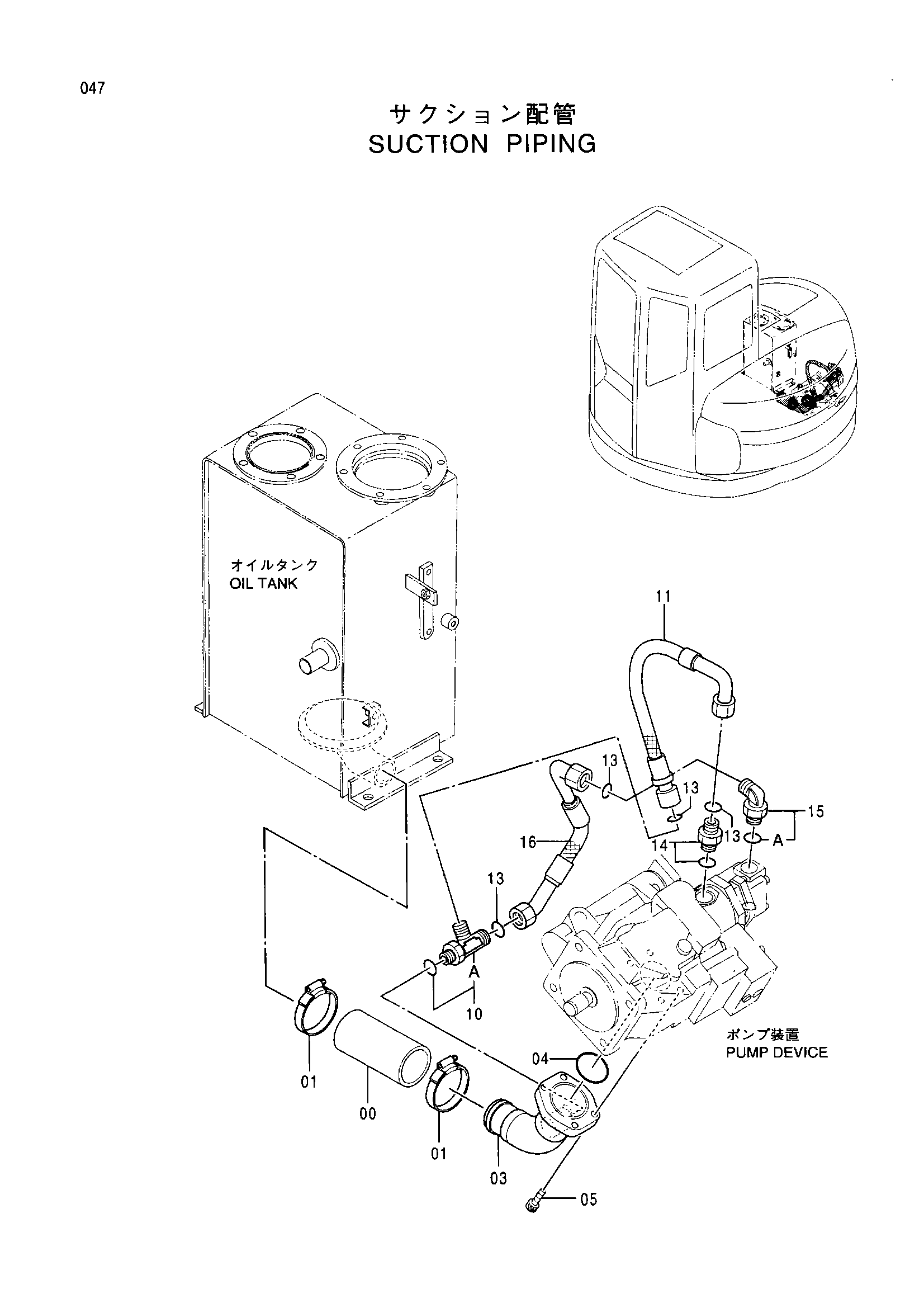

Заводская схема «Всасывание трубопроводы» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4351825 | Резиновый шланг | 1 |
| 01 | 4282479 | Хомут шланга | 2 |
| 03 | 8059402 | Всасывающая трубка | 1 |
| 04 | A811060 | Уплотнительное кольцо | 1 |
| 05 | M341236 | Болт с внутренним шестигранником | 4 |
| 10 | 4218070 | Тройник | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4300369 | Шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 4189619 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4157562 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4331068 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
