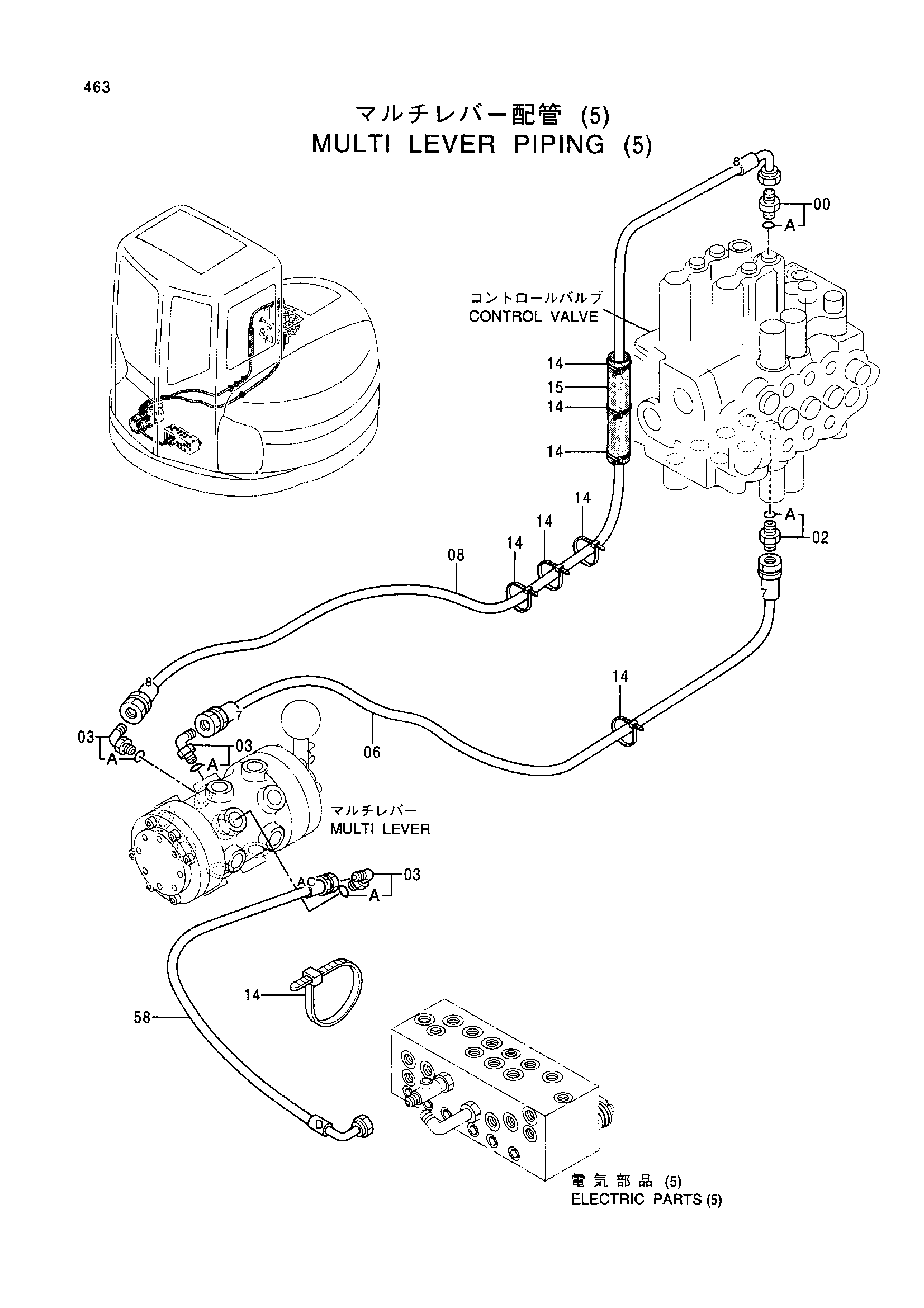

Многофункциональный рычаг трубопроводы (5) — HITACHI EX75UR-3
Заводская схема «Многофункциональный рычаг трубопроводы (5)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4200466 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4154671 | Угловой штуцер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4387634 | Шланг (7) | 1 |
| 08 | 4387640 | Шланг (8) | 1 |
| 14 | 4055312 | Ленточный зажим | 11 |
| 15 | 4217147 | Резиновая втулка | 1 |
| 58 | 4377308 | Шланг (AC, D) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
