Управление трос (ход и отвал)<PAT отвал> — HITACHI EX75UR-3

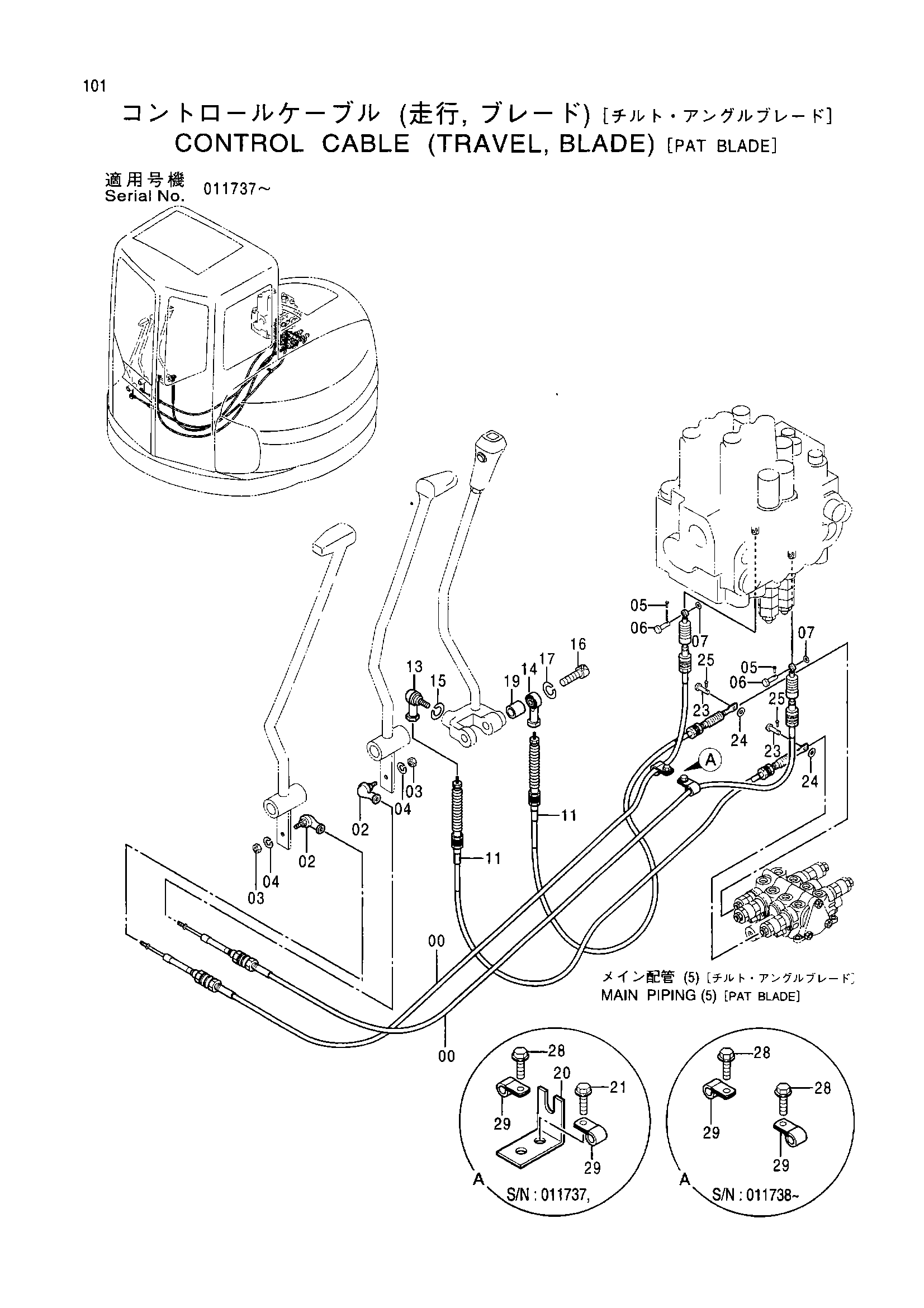

Заводская схема «Управление трос (ход и отвал)<PAT отвал>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4338991 | Трос управления | 2 |
| 02 | 4056018 | Шарнир | 2 |
| 03 | M500807 | Гайка | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | A761620 | Шплинт | 2 |
| 06 | 4168988 | Палец | 2 |
| 07 | A590106 | Плоская шайба | 2 |
| 11 | 4411646 | Трос управления | 2 |
| 13 | 4287791 замена: 4422172 | Шарнир | 1 |
| 13 | 4287791 замена: 8076806 | Шарнир | 1 |
| 13 | 4287791 замена: A590908 | Шарнир | 1 |
| 13 | 4422172 | Шарнир | 1 |
| 14 | 4286584 | Концевой шток | 1 |
| 15 | A590908 | Пружинная шайба | 1 |
| 15 | J950006 | Гайка | 1 |
| 16 | M340630 | Болт с внутренним шестигранником | 1 |
| 17 | A590906 | Пружинная шайба | 1 |
| 19 | 4388474 | Проставка | 1 |
| 20 | 4411645 | Кронштейн | 1 |
| 21 | J011025 | Болт с шайбой | 2 |
| 23 | 0295608 | Палец | 2 |
| 24 | 0295609 | Шайба | 2 |
| 25 | A761208 | Шплинт | 2 |
| 28 | J011020 | Болт с шайбой | 1 |
| 28 | J011020 | Болт с шайбой | 2 |
| 29 | 4190272 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
