Пилотный трубопроводы (5-4)<смещаемый стрела> — HITACHI EX75UR-3

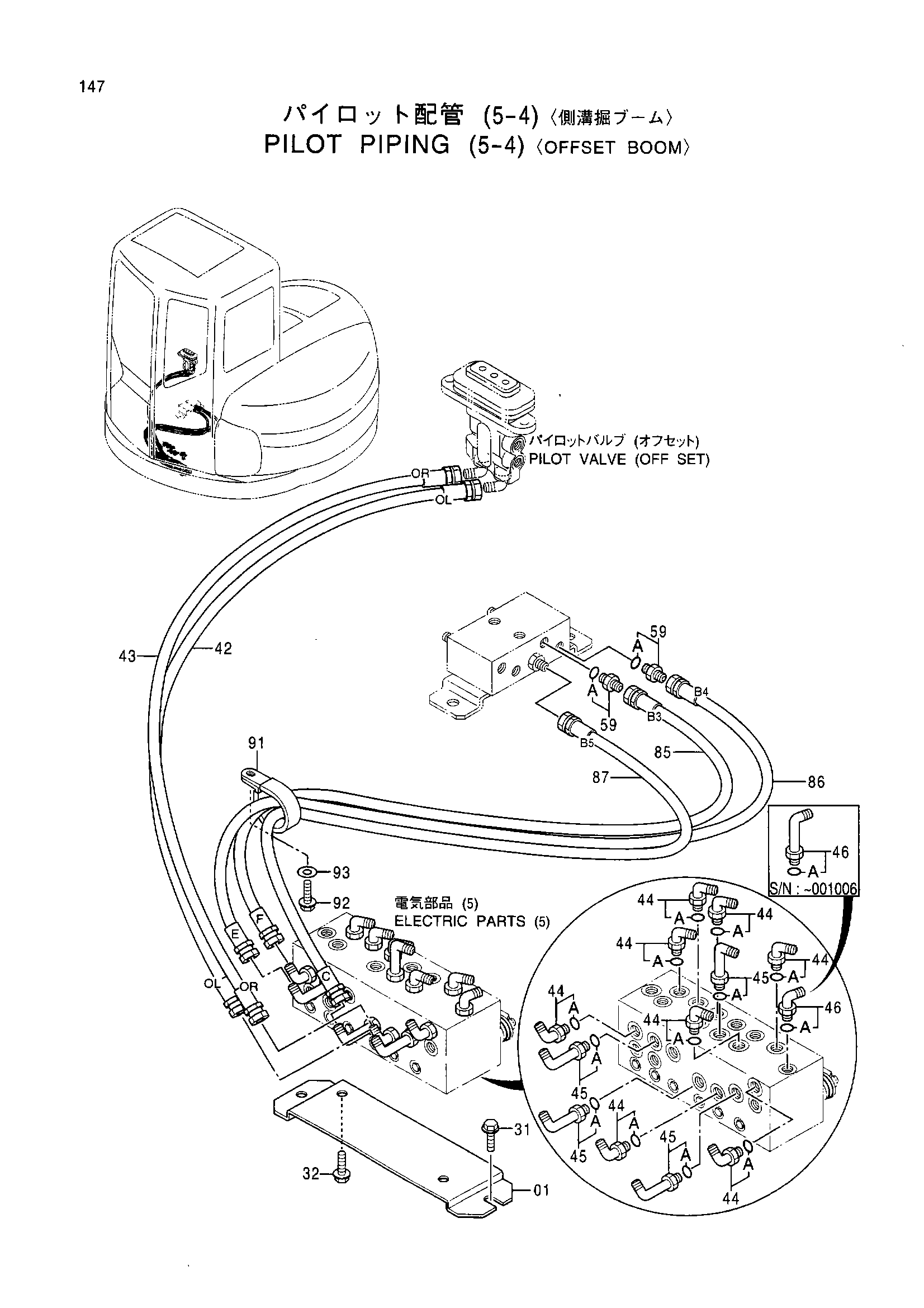

Заводская схема «Пилотный трубопроводы (5-4)<смещаемый стрела>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4377030 | Кронштейн | 1 |
| 31 | J021020 | Болт с шайбой | 2 |
| 32 | J011020 | Болт с шайбой | 2 |
| 42 | 4379170 | Шланг (OL) | 1 |
| 43 | 4379171 | Шланг (OR) | 1 |
| 44 | 4154671 | Угловой штуцер | 8 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4277650 | Угловой штуцер | 4 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4156434 | Угловой штуцер | 1 |
| 46 | 4278442 замена: 4156434 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4200466 | Адаптер | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 85 | 4388739 | Шланг (B3, F) | 1 |
| 86 | 4388740 | Шланг (B4, E) | 1 |
| 87 | 4388741 | Шланг (B5, C) | 1 |
| 91 | 4190265 | Зажим | 1 |
| 92 | J011020 | Болт с шайбой | 1 |
| 93 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
