Гидроцилиндр — HITACHI EX75UR-3

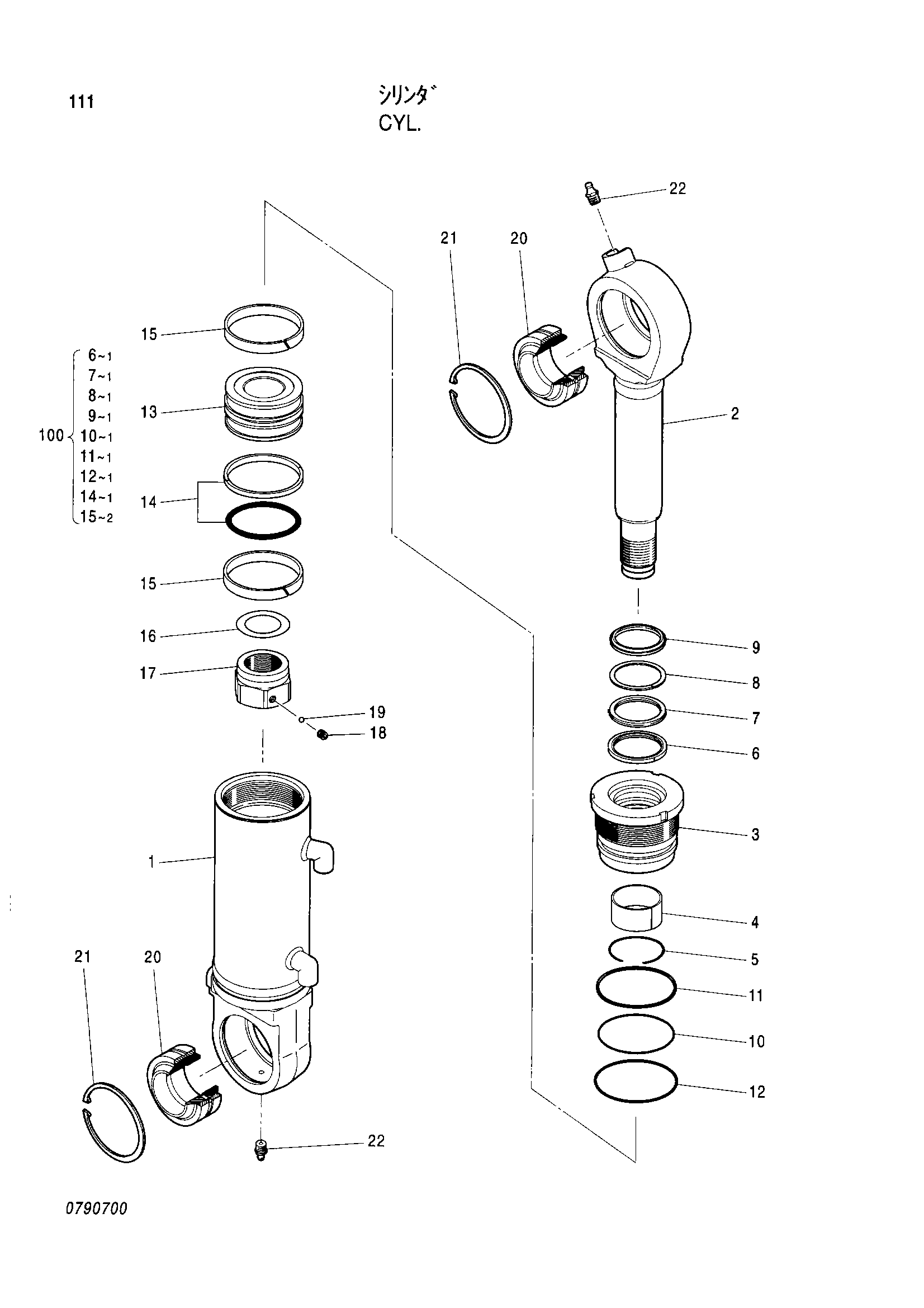

Заводская схема «Гидроцилиндр» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4410027 | Гидроцилиндр | 1 | |
| 1 | 0790701 | Труба гидроцилиндра | 1 |
| 2 | 0790702 | Шток поршня | 1 |
| 3 | 0790703 | Головка гидроцилиндра | 1 |
| 4 | 0444607 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0225613 | Уплотнительное кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0409117 | Грязесъёмное кольцо | 1 |
| 10 | A811105 | Уплотнительное кольцо | 1 |
| 11 | 0298904 | Опорное кольцо | 1 |
| 12 | A810110 | Уплотнительное кольцо | 1 |
| 13 | 0334803 | Поршень | 1 |
| 14 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 15 | 0240916 | Кольцо | 2 |
| 16 | 0326007 | Регулировочная шайба | 1 |
| 17 | 0667109 | Гайка | 1 |
| 18 | 0310612 | Установочный винт | 1 |
| 19 | 0111818 | Стальной шарик | 1 |
| 20 | 0790704 | Подшипник. спх.рол. | 2 |
| 21 | 0269403 | Стопорное кольцо | 2 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4452588 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
