Основной трубопроводы (4)<PAT отвал> — HITACHI EX75UR-3

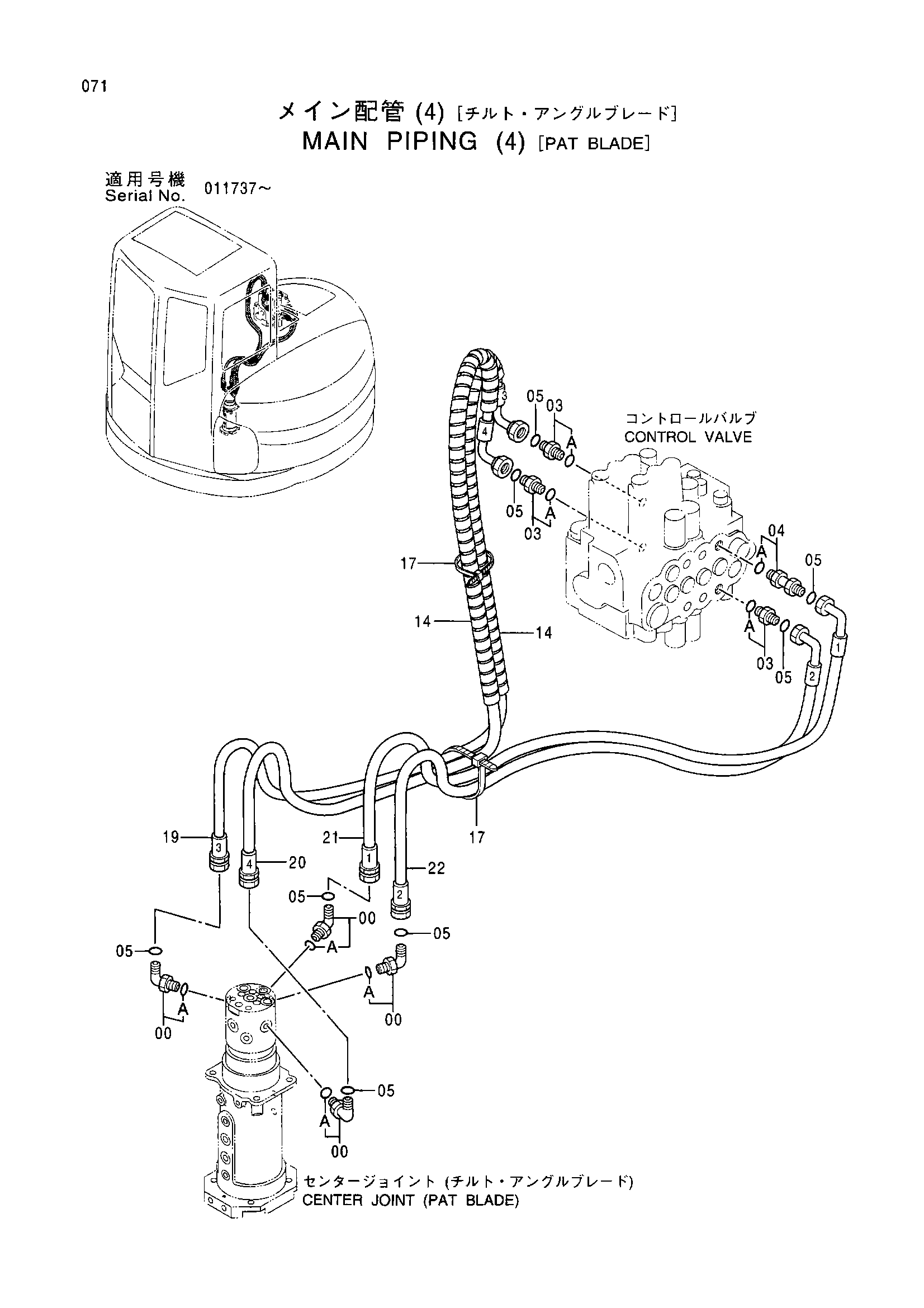

Заводская схема «Основной трубопроводы (4)<PAT отвал>» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200580 | Угловой штуцер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4189602 | Адаптер | 3 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4199247 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 8 |
| 14 | 4044420 | Защитный кожух | 4 |
| 17 | 4121859 | Ленточный зажим | 3 |
| 19 | 4420921 | Шланг (3) | 1 |
| 20 | 4420919 | Шланг (4) | 1 |
| 21 | 4420922 | Шланг (1) | 1 |
| 22 | 4420920 | Шланг (2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
