Пилотный трубопроводы (8)<смещаемый стрела>(STD. рукоять)(удлинённый рукоять) — HITACHI EX75UR-3

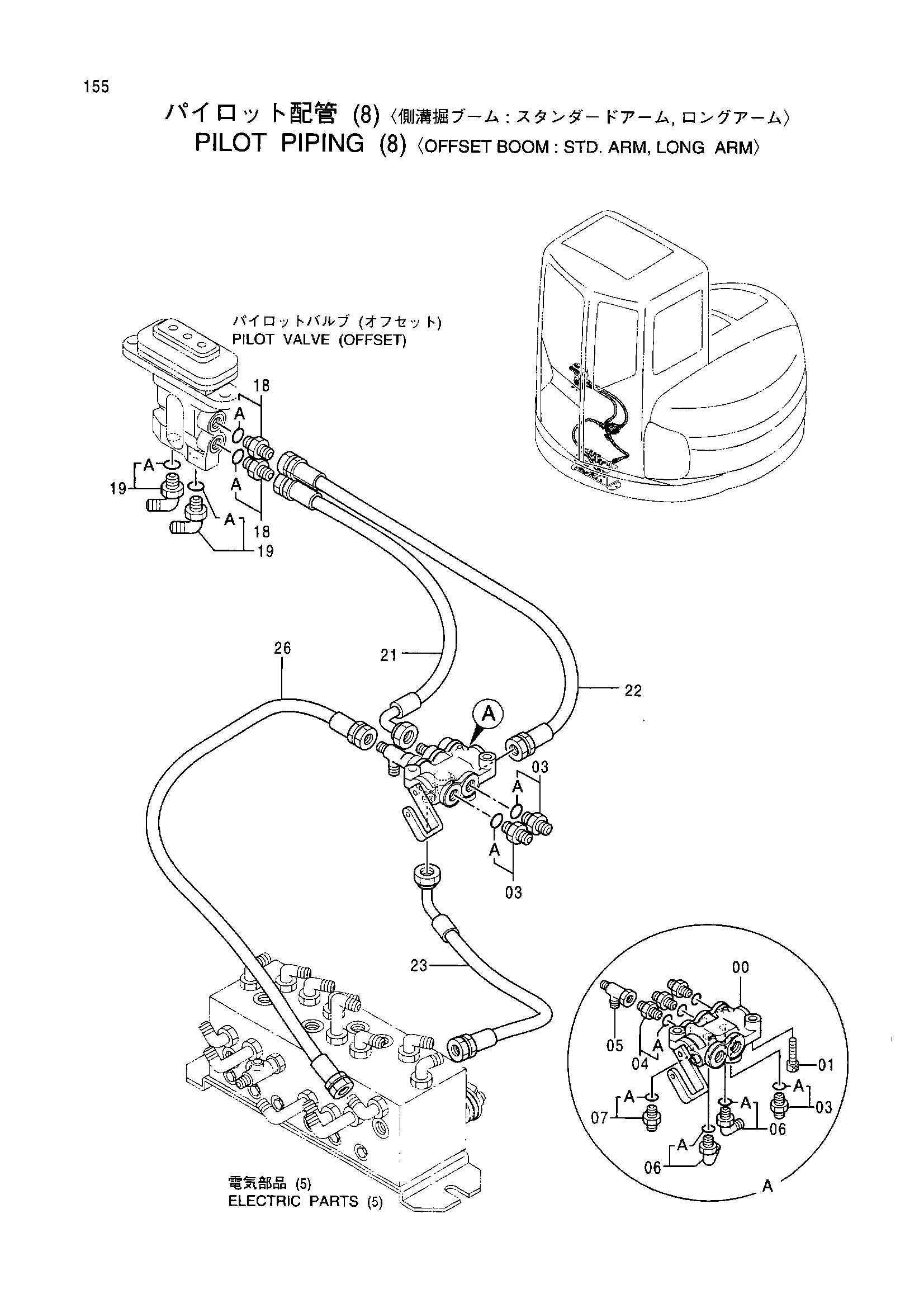

Заводская схема «Пилотный трубопроводы (8)<смещаемый стрела>(STD. рукоять)(удлинённый рукоять)» для HITACHI EX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359899 | Запорный клапан | 1 |
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 03 | 4200466 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4261938 | Фильтр | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | 4154671 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200467 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4377473 | Шланг | 1 |
| 22 | 4377466 | Шланг | 1 |
| 23 | 4369216 | Шланг | 1 |
| 26 | 4368896 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
