Рама — HITACHI EX75UR

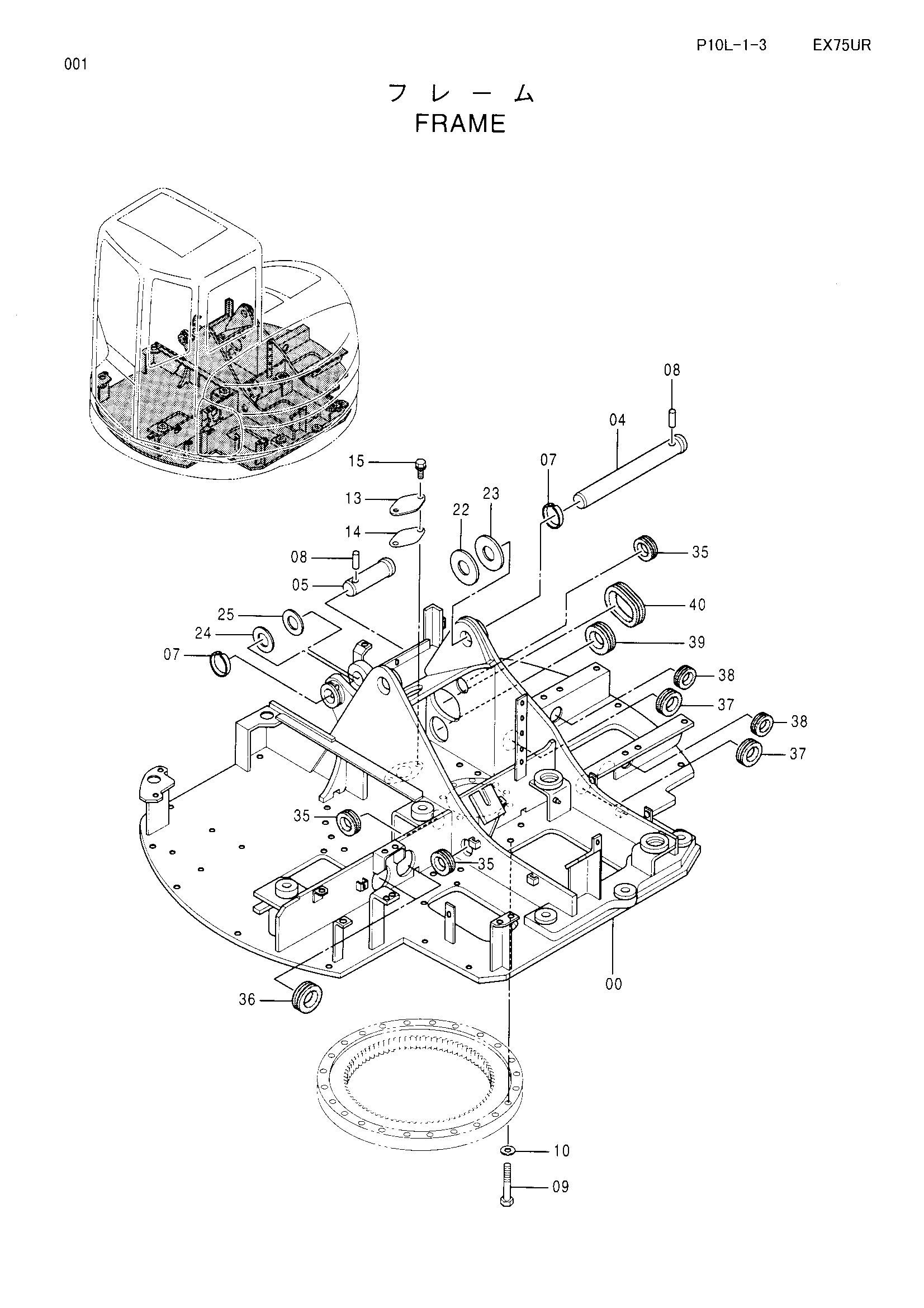

Заводская схема «Рама» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004154 | Рама основной | 1 |
| 04 | 3070022 | Палец | 1 |
| 05 | 3070023 | Палец | 1 |
| 07 | 4065688 | Кольцо | 2 |
| 08 | 4065689 | Палец | 2 |
| 09 | J931685 | Болт | 24 |
| 10 | J222016 | Шайба | 24 |
| 13 | 4255799 | Крышка | 1 |
| 14 | 4161735 | Манжета | 1 |
| 15 | J021025 | Болт с шайбой | 2 |
| 22 | 4224058 | Шайба 2.0 | 2 |
| 23 | 4224057 | Шайба 1.0 | 2 |
| 24 | 4180196 | Проставка 1.2 | 2 |
| 25 | 4042135 | Проставка 2.3 | 1 |
| 35 | 4338858 | Резиновая втулка | 3 |
| 36 | 4201986 | Резиновая втулка | 2 |
| 37 | 4338863 | Резиновая втулка | 2 |
| 38 | 4509404 | Резиновая втулка | 2 |
| 39 | 4191977 | Резиновая втулка | 1 |
| 40 | 4191978 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
