Скольжение рукоять детали — HITACHI EX75UR

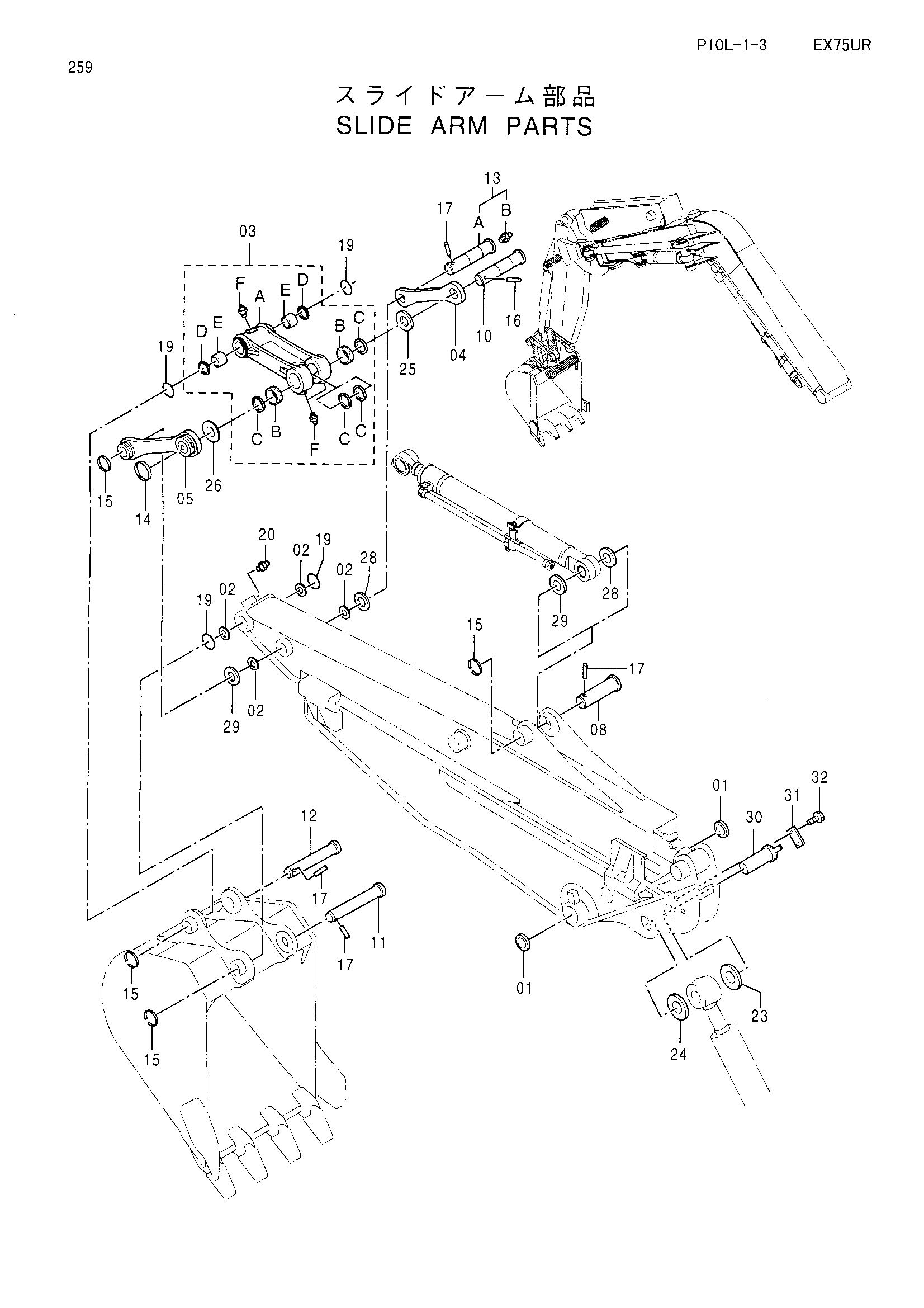

Заводская схема «Скольжение рукоять детали» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4117955 | Пылезащитное уплотнение | 4 |
| 03 | 8050336 | Тяга в сборе | 1 |
| 03A | 2031597 | Тяга | 1 |
| 03B | 4272706 | Втулка | 2 |
| 03C | 4094087 | Пылезащитное уплотнение | 4 |
| 03D | 4117955 | Пылезащитное уплотнение | 2 |
| 03E | 4273542 | Втулка | 2 |
| 03F | J75481 | Пресс-маслёнка | 3 |
| 04 | 3037342 | Тяга | 1 |
| 05 | 8037570 | Тяга | 1 |
| 08 | 3070021 | Палец | 1 |
| 10 | 3037350 | Палец | 1 |
| 11 | 3055538 | Палец | 1 |
| 12 | 3046682 | Палец | 1 |
| 13 | 9111030 | Палец | 1 |
| 13A | 3037349 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 14 | 4065688 | Кольцо | 1 |
| 15 | 4141000 | Кольцо | 4 |
| 16 | 4065689 | Палец | 1 |
| 17 | 4141001 | Палец | 4 |
| 19 | 4237801 | Уплотнительное кольцо | 4 |
| 20 | J75481 | Пресс-маслёнка | 1 |
| 23 | 4224057 | Шайба | 1 |
| 24 | 4224058 | Шайба | 1 |
| 25 | 4180196 | Проставка | 1 |
| 26 | 4042135 | Проставка | 1 |
| 28 | 4294885 | Регулировочная шайба | 2 |
| 29 | 4294886 | Регулировочная шайба | 2 |
| 30 | 9745403 | Палец | 1 |
| 31 | 4357973 | Пластина | 1 |
| 32 | J901216 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
