Пилотный трубопроводы (7) — HITACHI EX75UR

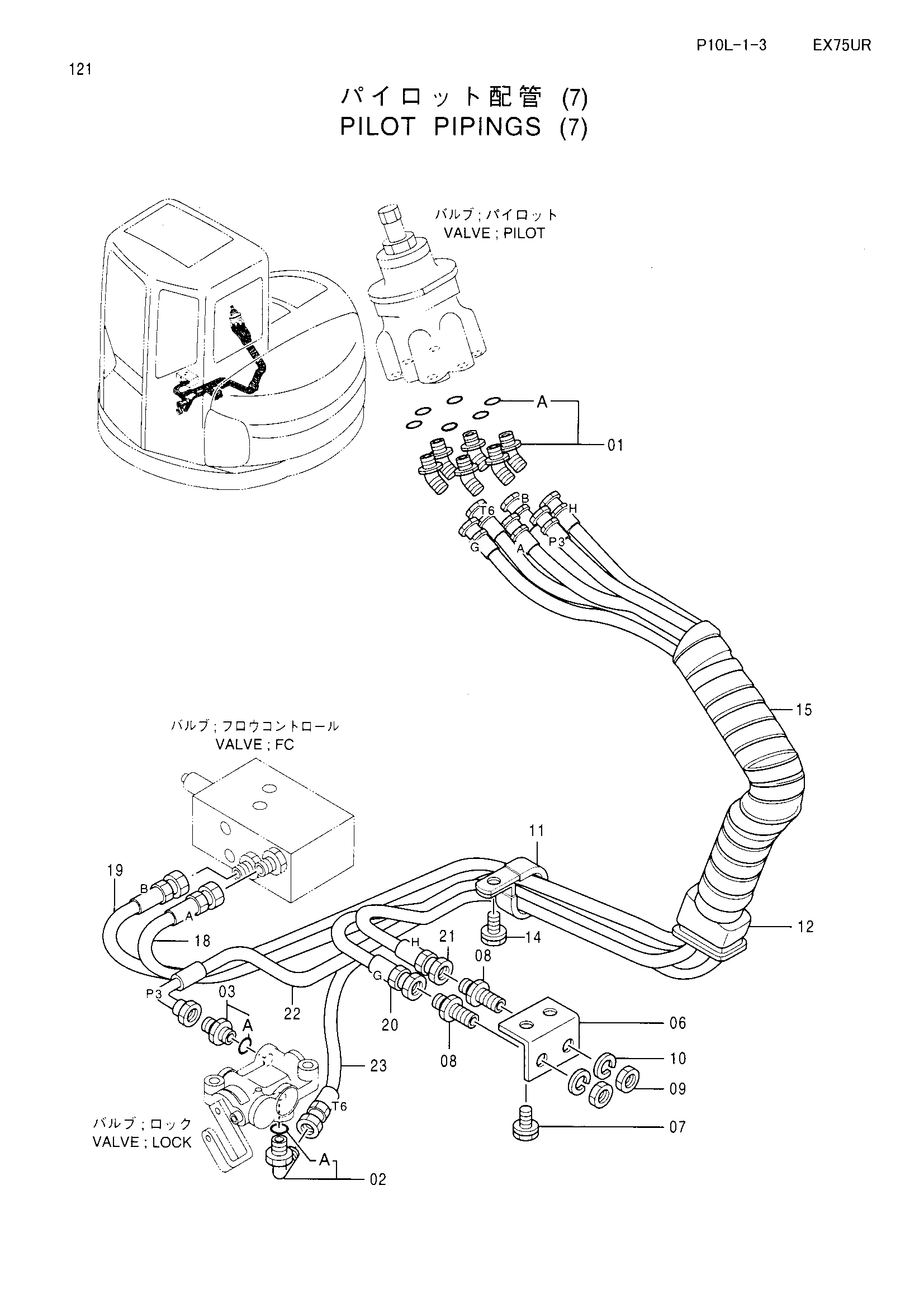

Заводская схема «Пилотный трубопроводы (7)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4261938 | Фильтр | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4338820 | Кронштейн | 1 |
| 07 | J011220 | Болт с шайбой | 2 |
| 08 | 4202532 | Адаптер | 2 |
| 09 | 4202531 | Гайка | 2 |
| 10 | A590916 | Пружинная шайба | 2 |
| 11 | 4190265 | Зажим | 1 |
| 12 | 3069989 | Ограничитель | 1 |
| 14 | J011020 | Болт с шайбой | 1 |
| 15 | 4044420 | Защитный кожух | 2 |
| 18 | 4333500 | Шланг (A) | 1 |
| 19 | 4333502 | Шланг (B) | 1 |
| 20 | 4333503 | Шланг (G) | 1 |
| 21 | 4333504 | Шланг (H) | 1 |
| 22 | 4333505 | Шланг (P3) | 1 |
| 23 | 4333506 | Шланг (T6) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
