Крышка (5) — HITACHI EX75UR

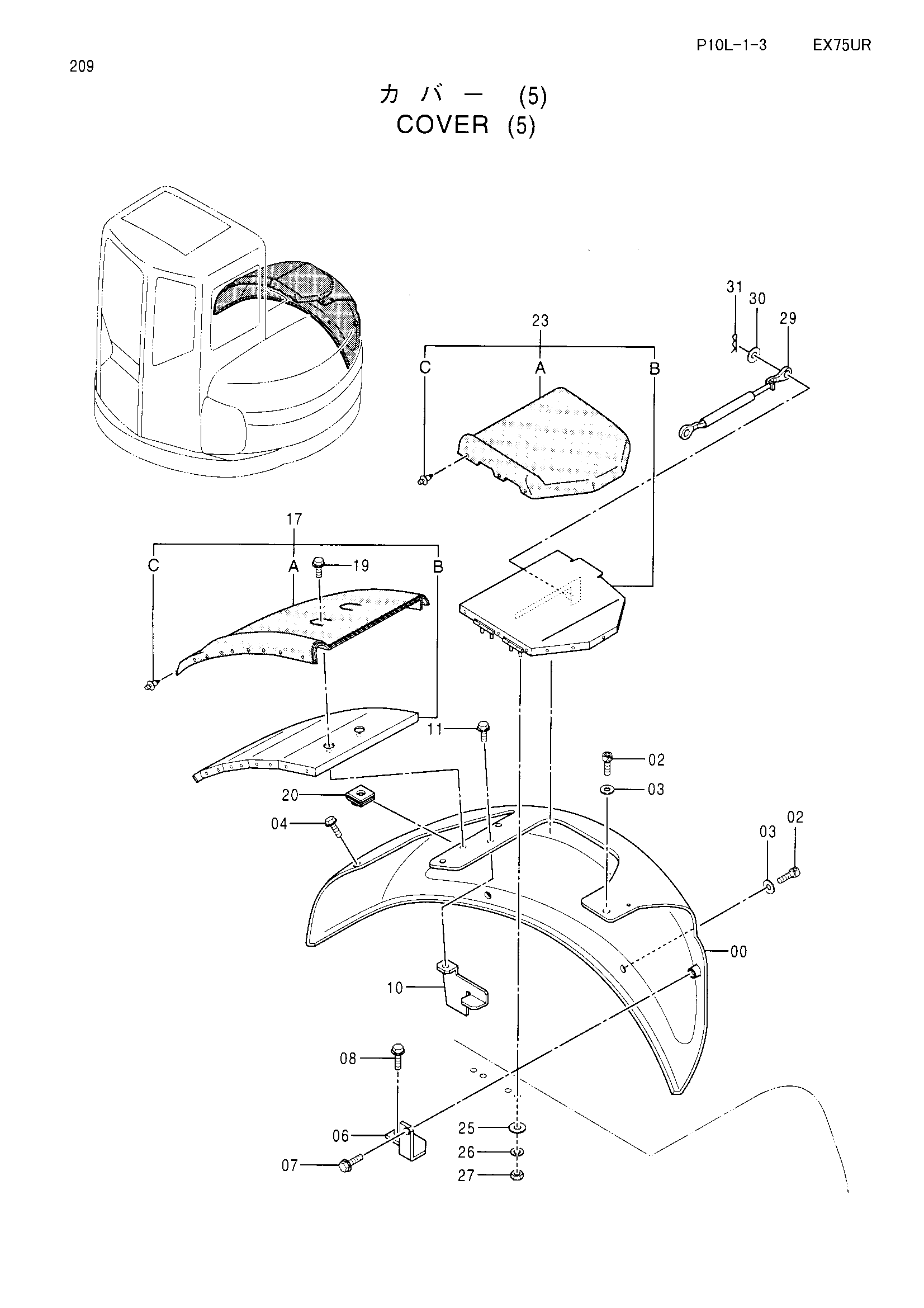

Заводская схема «Крышка (5)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4328911 | Крышка | 1 |
| 00 | 4344777 | Крышка | 1 |
| 00 | 4344778 | Крышка | 1 |
| 00 | 4344779 | Крышка | 1 |
| 02 | 4208498 | Болт с внутренним шестигранником | 3 |
| 03 | A590110 | Плоская шайба | 3 |
| 04 | J021030 | Болт с шайбой | 2 |
| 06 | 4334196 | Кронштейн | 1 |
| 07 | J021020 | Болт с шайбой | 1 |
| 08 | J031030 | Болт с шайбой | 1 |
| 10 | 9743358 | Кронштейн | 1 |
| 11 | J021030 | Болт с шайбой | 1 |
| 17 | 4334197 | Крышка | 1 |
| 17A | 4344817 | Крышка | 1 |
| 17B | 7029302 | Крышка | 1 |
| 17C | 4342729 | Заклёпка | 17 |
| 19 | J031030 | Болт с шайбой | 3 |
| 20 | 9742925 | Седло винта | 3 |
| 23 | 4334198 | Крышка | 1 |
| 23A | 4344818 | Крышка | 1 |
| 23B | 7029300 | Крышка | 1 |
| 23C | 4342729 | Заклёпка | 11 |
| 25 | 4345144 | Шайба | 4 |
| 26 | A590908 | Пружинная шайба | 4 |
| 27 | M500807 | Гайка | 4 |
| 29 | 4334199 | Стойка | 1 |
| 30 | A590108 | Плоская шайба | 2 |
| 31 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
