Скольжение датчик — HITACHI EX75UR

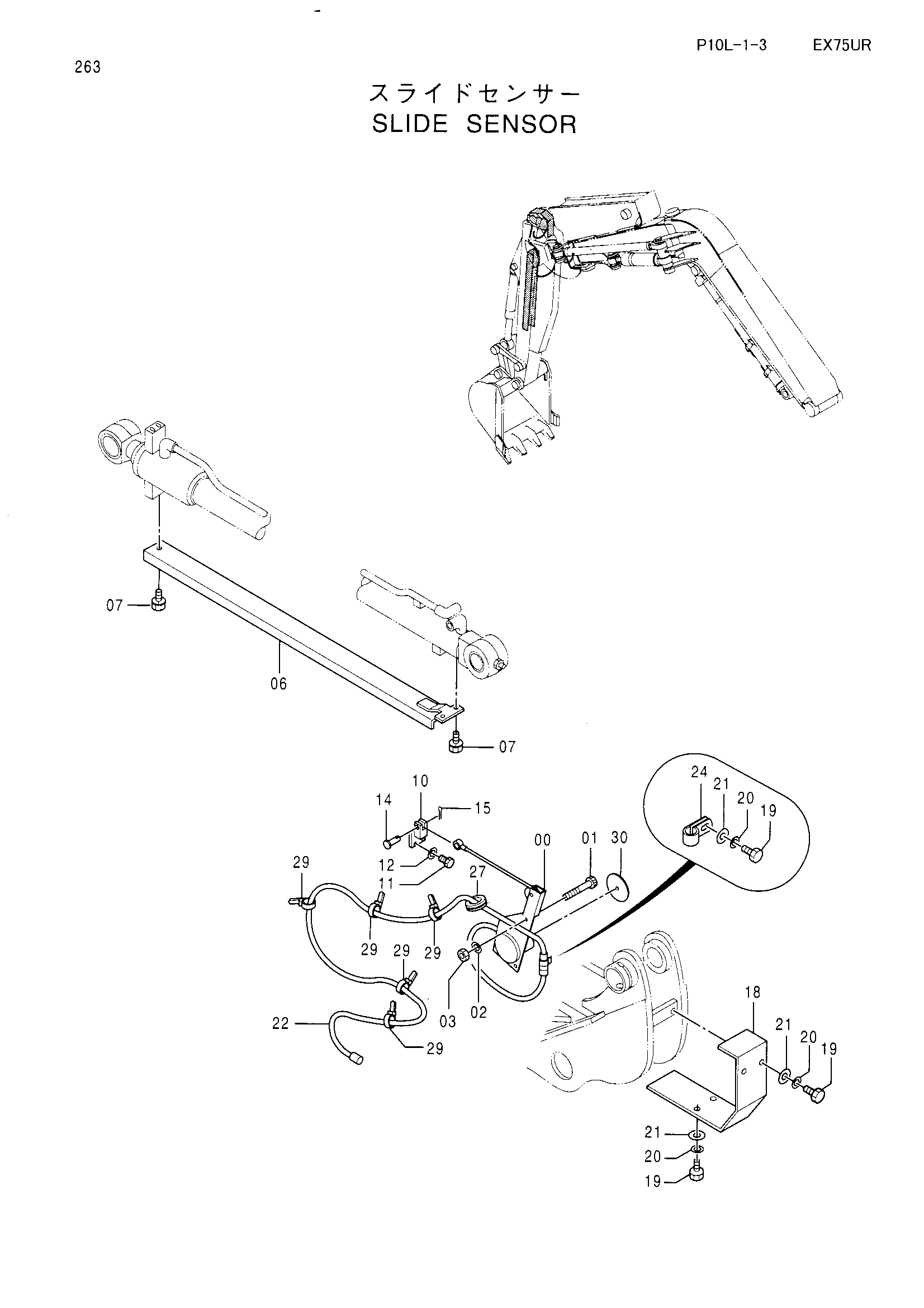

Заводская схема «Скольжение датчик» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4371099 | Датчик строке | 1 |
| 01 | M340860 | Болт с внутренним шестигранником | 3 |
| 02 | A590908 | Пружинная шайба | 3 |
| 03 | M500807 | Гайка | 3 |
| 06 | 4371100 | Защитный кожух | 1 |
| 07 | J011022 | Болт с шайбой | 3 |
| 10 | 4371101 | Кронштейн | 1 |
| 11 | M340825 | Болт с внутренним шестигранником | 2 |
| 12 | 4514388 | Пружинная шайба | 2 |
| 14 | A740616 | Палец | 1 |
| 15 | A761610 | Шплинт | 1 |
| 18 | 4371102 | Крышка | 1 |
| 19 | J901022 | Болт | 5 |
| 20 | A590910 | Пружинная шайба | 5 |
| 21 | A590110 | Плоская шайба | 5 |
| 22 | 4371103 | Жгут проводов | 1 |
| 24 | 4190273 | Зажим | 1 |
| 27 | 4184582 | Резиновая втулка | 1 |
| 29 | 4055311 | Ленточный зажим | 5 |
| 30 | 4340953 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
