Управление двигателем трос — HITACHI EX75UR

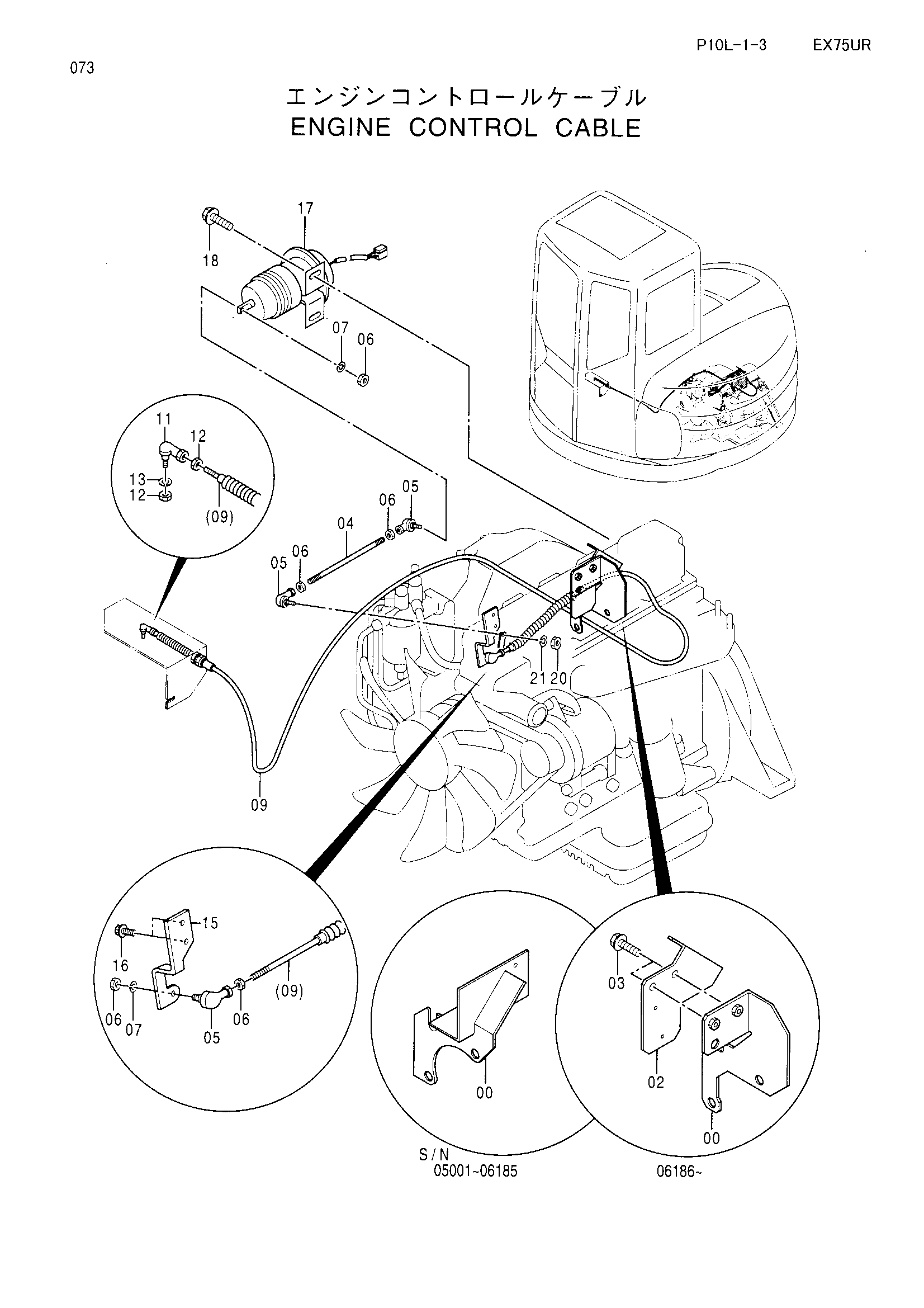

Заводская схема «Управление двигателем трос» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8059912 | Кронштейн | 1 |
| 00 | 8063322 | Кронштейн | 1 |
| 02 | 3073338 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 2 |
| 04 | 4339010 | Шток | 1 |
| 04 | 4354962 | Шток | 1 |
| 05 | 4056017 | Шарнир | 3 |
| 06 | M500605 | Гайка | 5 |
| 07 | A590906 | Пружинная шайба | 2 |
| 09 | 4330823 | Трос управления | 1 |
| 11 | 4056016 | Шарнир | 1 |
| 12 | M500504 | Гайка | 2 |
| 13 | A590905 | Пружинная шайба | 1 |
| 15 | 3068849 | Рычаг | 1 |
| 16 | J010616 | Болт с шайбой | 2 |
| 17 | 4352807 | Соленоид | 1 |
| 18 | J020614 | Болт с шайбой | 2 |
| 20 | M500605 | Гайка | 1 |
| 21 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
