Пилотный трубопроводы (3)<смещаемый стрела>(скольжение рукоять) — HITACHI EX75UR

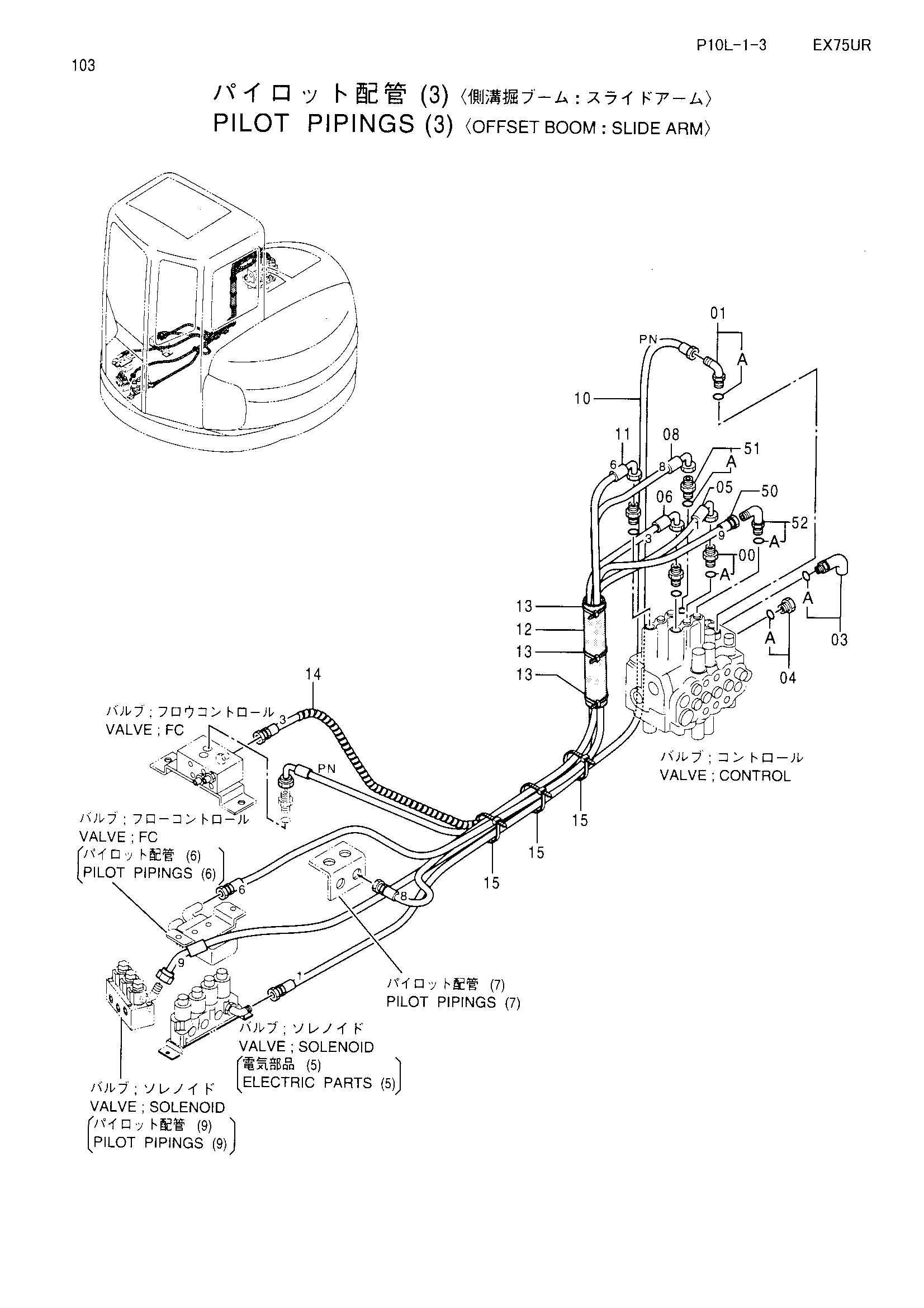

Заводская схема «Пилотный трубопроводы (3)<смещаемый стрела>(скольжение рукоять)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4154670 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4222750 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4093624 | Пробка | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4259304 | Нейлоновый шланг (1) | 1 |
| 06 | 4333508 | Шланг (3) | 1 |
| 08 | 4333499 | Шланг (8) | 1 |
| 10 | 4333552 | Нейлоновый шланг (PN) | 1 |
| 11 | 4343627 | Шланг (6) | 1 |
| 12 | 4217147 | Резиновая втулка | 1 |
| 13 | 4055312 | Ленточный зажим | 3 |
| 14 | 4133527 | Защитный кожух | 1 |
| 15 | 4055312 | Ленточный зажим | 3 |
| 50 | 4359756 | Пластиковый шланг (9) | 1 |
| 51 | 4200466 | Адаптер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4208913 | Угловой штуцер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
