Кабина (5) — HITACHI EX75UR

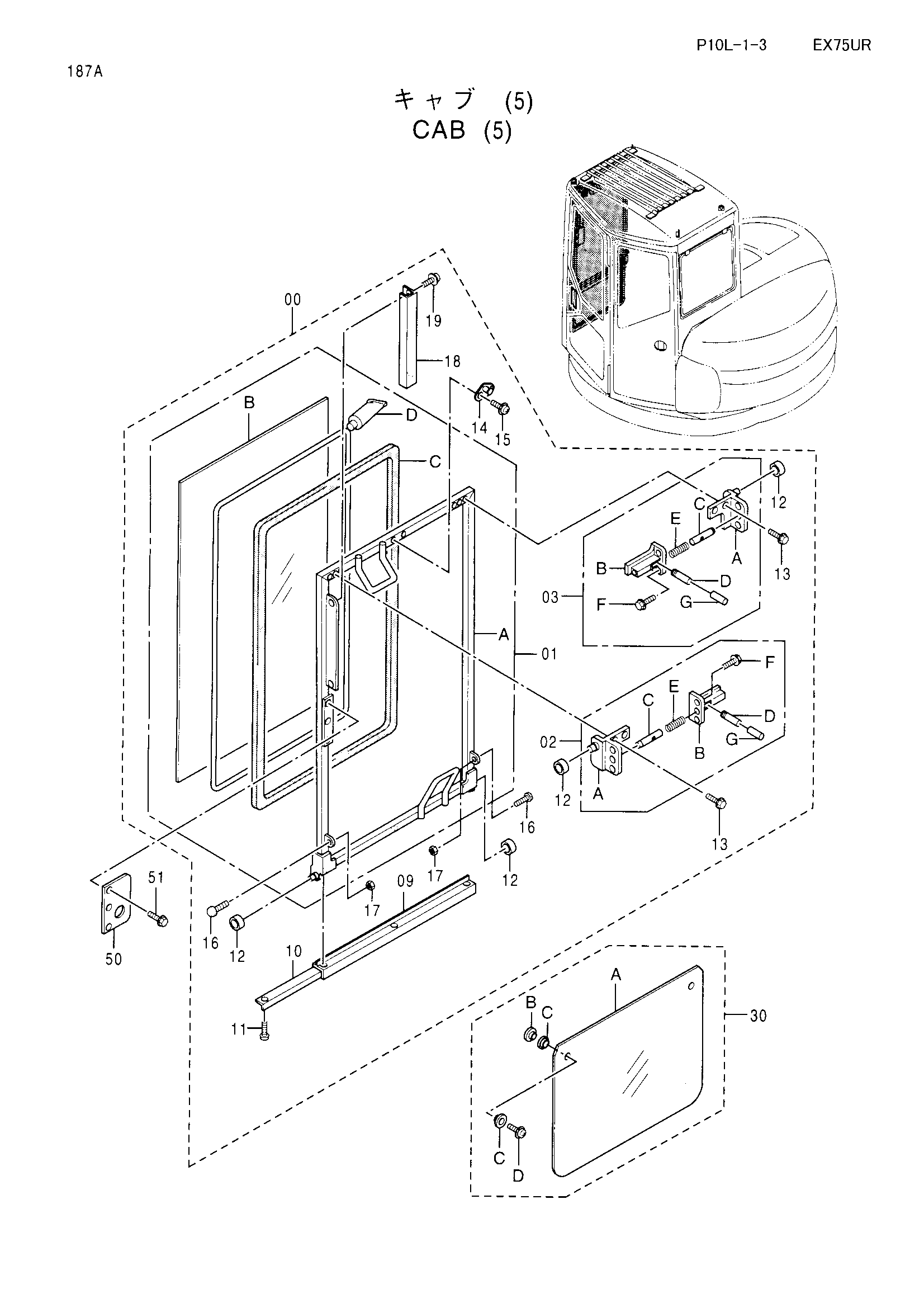

Заводская схема «Кабина (5)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4351403 | Передний окно в сборе | 1 |
| 01 | 4351404 | Рама стекло в сборе | 1 |
| 01A | 4347507 | Рама в сборе | 1 |
| 01B | 4344096 | Стекло | 1 |
| 01C | 4348390 | Резиновая прокладка | 1 |
| 01D | 4348392 | Бонд | 1 |
| 02 | 4351405 | Блокировка L в сборе | 1 |
| 02A | 4347508 | Кронштейн в сборе | 1 |
| 02B | 4347510 | Каселаткх | 1 |
| 02C | 4347512 | Вал | 1 |
| 02D | 4347513 | Рычаг | 1 |
| 02E | 4348413 | Пружина | 1 |
| 02F | J020816 | Болт с шайбой | 2 |
| 02G | 4295876 | Крышка | 1 |
| 03 | 4351406 | Блокировка R в сборе | 1 |
| 03A | 4347509 | Кронштейн в сборе | 1 |
| 03B | 4347511 | Каселаткх | 1 |
| 03C | 4347512 | Вал | 1 |
| 03D | 4347513 | Рычаг | 1 |
| 03E | 4348413 | Пружина | 1 |
| 03F | J020816 | Болт с шайбой | 2 |
| 03G | 4295876 | Крышка | 1 |
| 09 | 4347514 | Рубберсеал | 1 |
| 10 | 4347515 | Пластина | 1 |
| 11 | 4347516 | Самонарезающий винт | 3 |
| 12 | 4347517 | Ролик | 4 |
| 13 | J020816 | Болт с шайбой | 4 |
| 14 | 4347518 | Ответная планка | 1 |
| 15 | 4347577 замена: 4381588 | Винт с шайбой | 2 |
| 15 | 4381588 | Винт с шайбой | 2 |
| 16 | 4347519 | Ограничитель | 2 |
| 17 | M500807 | Гайка | 2 |
| 18 | 4347520 | Крышка жгут проводов | 1 |
| 19 | J460612 | Винт с шайбой | 2 |
| 30 | 4351407 | Нижний окно в сборе | 1 |
| 30A | 4344095 | Стекло | 1 |
| 30B | 4347580 | Гайка | 2 |
| 30C | 4347473 | Манжета | 4 |
| 30D | 4347588 замена: 4381589 | Винт с шайбой | 2 |
| 30D | 4381589 | Винт с шайбой | 2 |
| 50 | 4347494 | Крышка | 1 |
| 51 | 4347591 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
