Пилотный трубопроводы (9)<смещаемый стрела>(скольжение рукоять) — HITACHI EX75UR

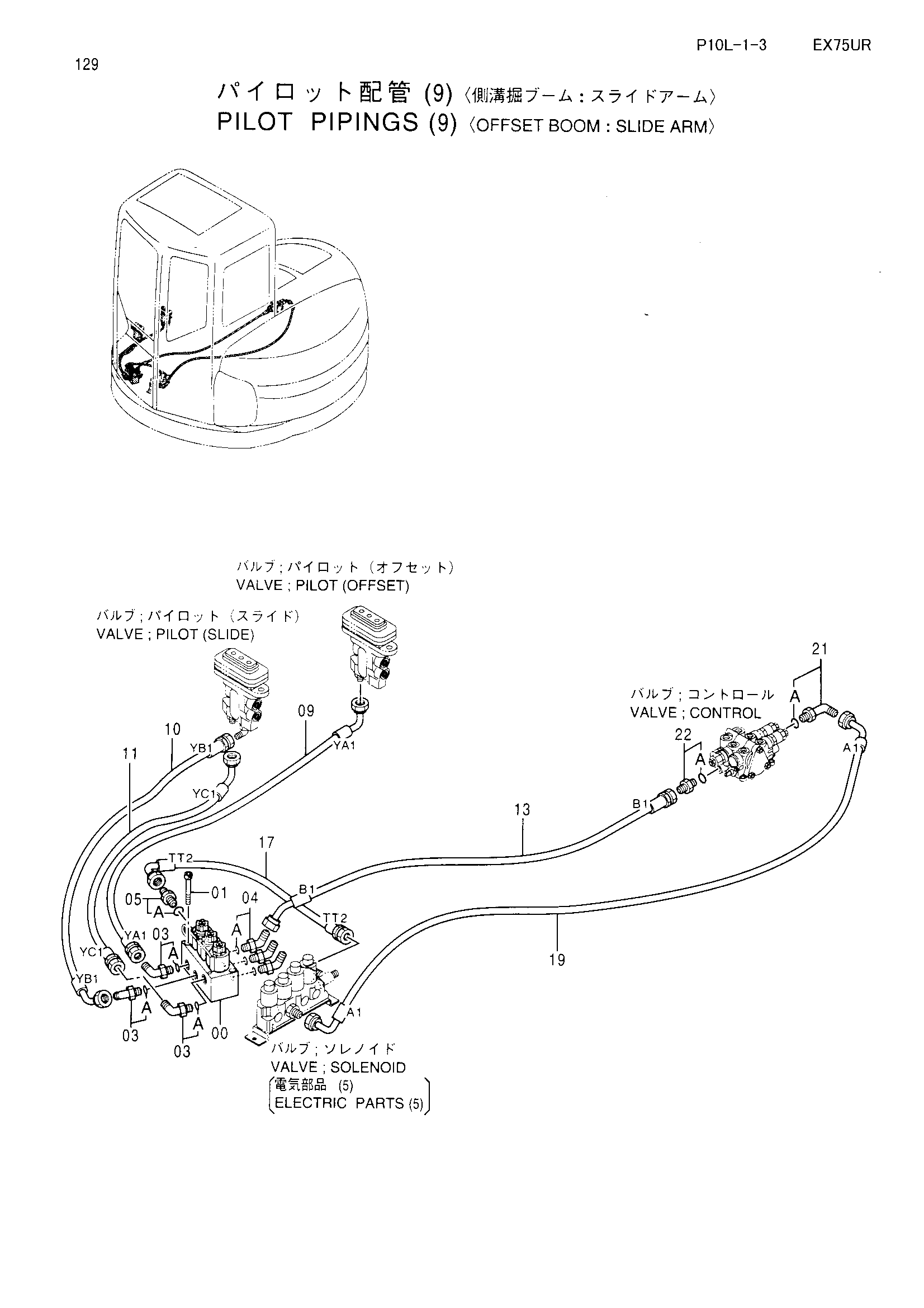

Заводская схема «Пилотный трубопроводы (9)<смещаемый стрела>(скольжение рукоять)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359389 | Электромагнитный клапан | 1 |
| 01 | M340865 | Болт с внутренним шестигранником | 2 |
| 03 | 4361686 | Фильтр | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4350962 | Фильтр | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200467 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4368035 | Пластиковый шланг (YA1) | 1 |
| 10 | 4359753 | Пластиковый шланг (YB1) | 1 |
| 11 | 4359754 | Пластиковый шланг (YC1) | 1 |
| 13 | 4359755 | Пластиковый шланг (B1) | 1 |
| 17 | 4359758 | Пластиковый шланг (TT2) | 1 |
| 19 | 4359759 | Пластиковый шланг (A1) | 1 |
| 21 | 4278442 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4200467 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
