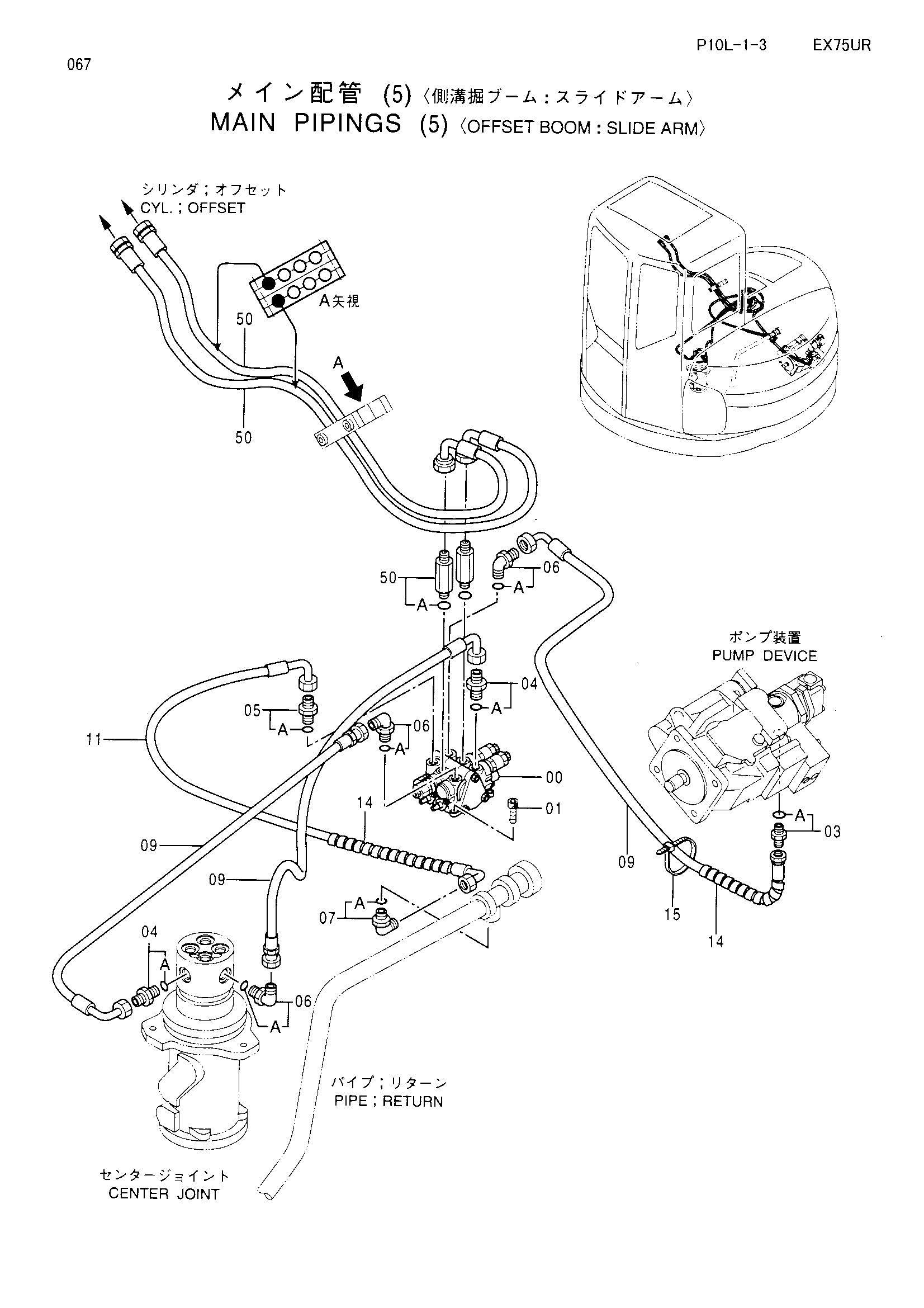

Основной трубопроводы (5)<смещаемый стрела>(скольжение рукоять) — HITACHI EX75UR
Заводская схема «Основной трубопроводы (5)<смещаемый стрела>(скольжение рукоять)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350437 | Гидрораспределитель | 1 |
| 00 | 4359392 замена: 4350437 | Гидрораспределитель | 1 |
| 01 | M341025 | Болт с внутренним шестигранником | 3 |
| 03 | 4200469 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4210361 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4154671 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154672 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4315342 | Шланг | 3 |
| 11 | 4330766 | Шланг | 1 |
| 14 | 4133527 | Защитный кожух | 2 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 50 | 4325979 | Адаптер | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4359747 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
