Указатель панель — HITACHI EX75UR

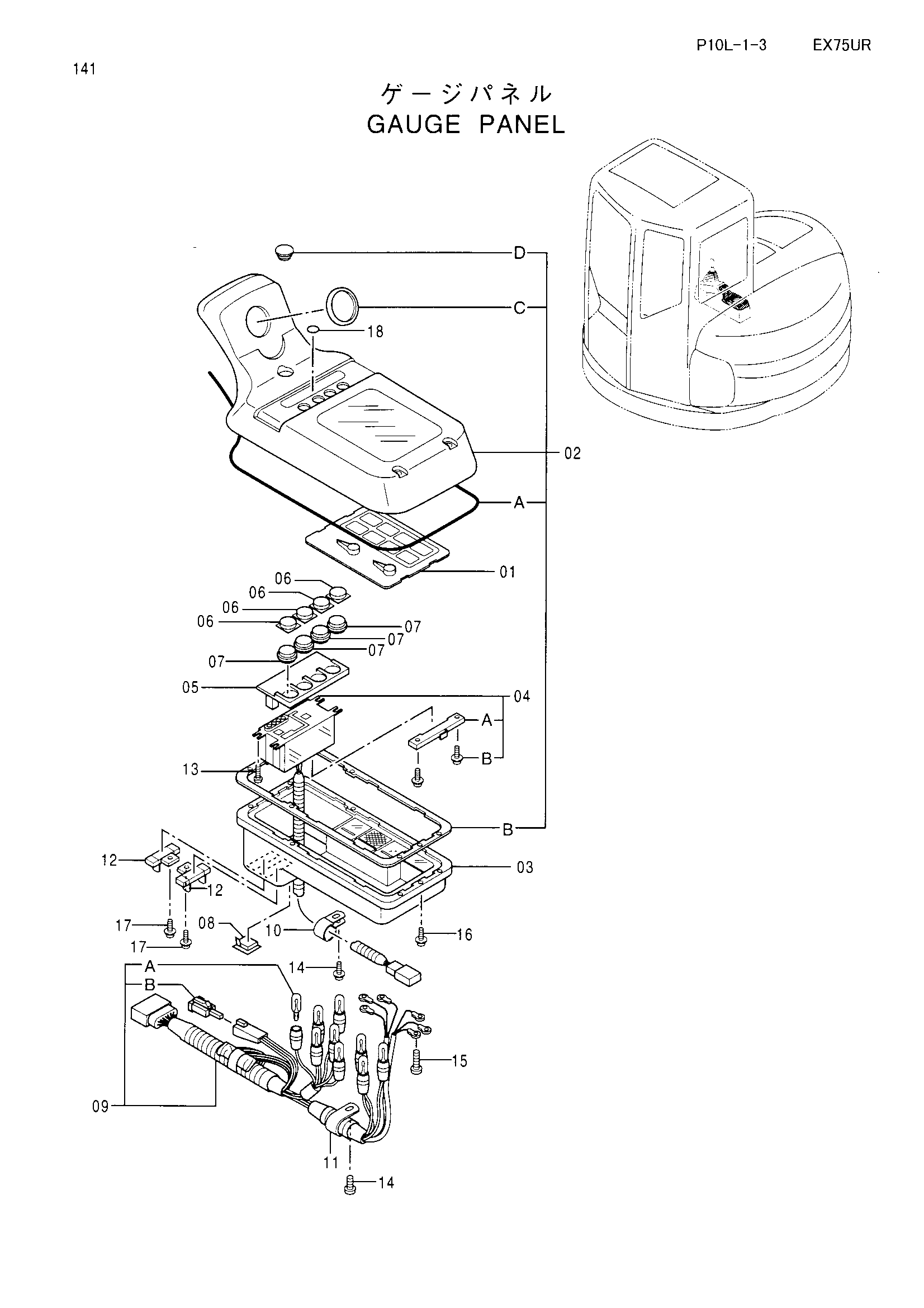

Заводская схема «Указатель панель» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4338604 | Панель указатель | 1 | |
| 01 | 4381561 | Измеритель | 1 |
| 02 | 4381562 | Корпус | 1 |
| 02A | 4377504 | Манжета | 1 |
| 02B | 4377505 | Манжета | 1 |
| 02C | 4310834 | Уплотнительная втулка | 1 |
| 02D | 4288796 | Колпачок | 1 |
| 03 | 4310832 | Корпус | 1 |
| 04 | 4381563 | Плата управление | 1 |
| 04A | 4310847 | Кронштейн | 1 |
| 04B | 4310845 | Винт | 4 |
| 05 | 4310830 | Выключатель | 1 |
| 06 | 4310829 | Колпачок | 4 |
| 07 | 4310827 | Корпус | 4 |
| 08 | 4310825 | Уплотнительная втулка | 1 |
| 09 | 4381564 | Жгут проводов | 1 |
| 09A | 4297110 | Фонарь | 9 |
| 09B | 4310822 | Диод | 1 |
| 10 | 4310821 | Хомут | 1 |
| 11 | 4310820 | Хомут | 1 |
| 12 | 4381565 | Резистор | 2 |
| 13 | 4310819 | Винт | 4 |
| 14 | 4310818 | Винт | 2 |
| 15 | 4310817 | Винт | 6 |
| 16 | 4310816 | Винт | 7 |
| 17 | 4381566 | Винт | 2 |
| 18 | 4358814 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
