Скольжение трубопроводы — HITACHI EX75UR

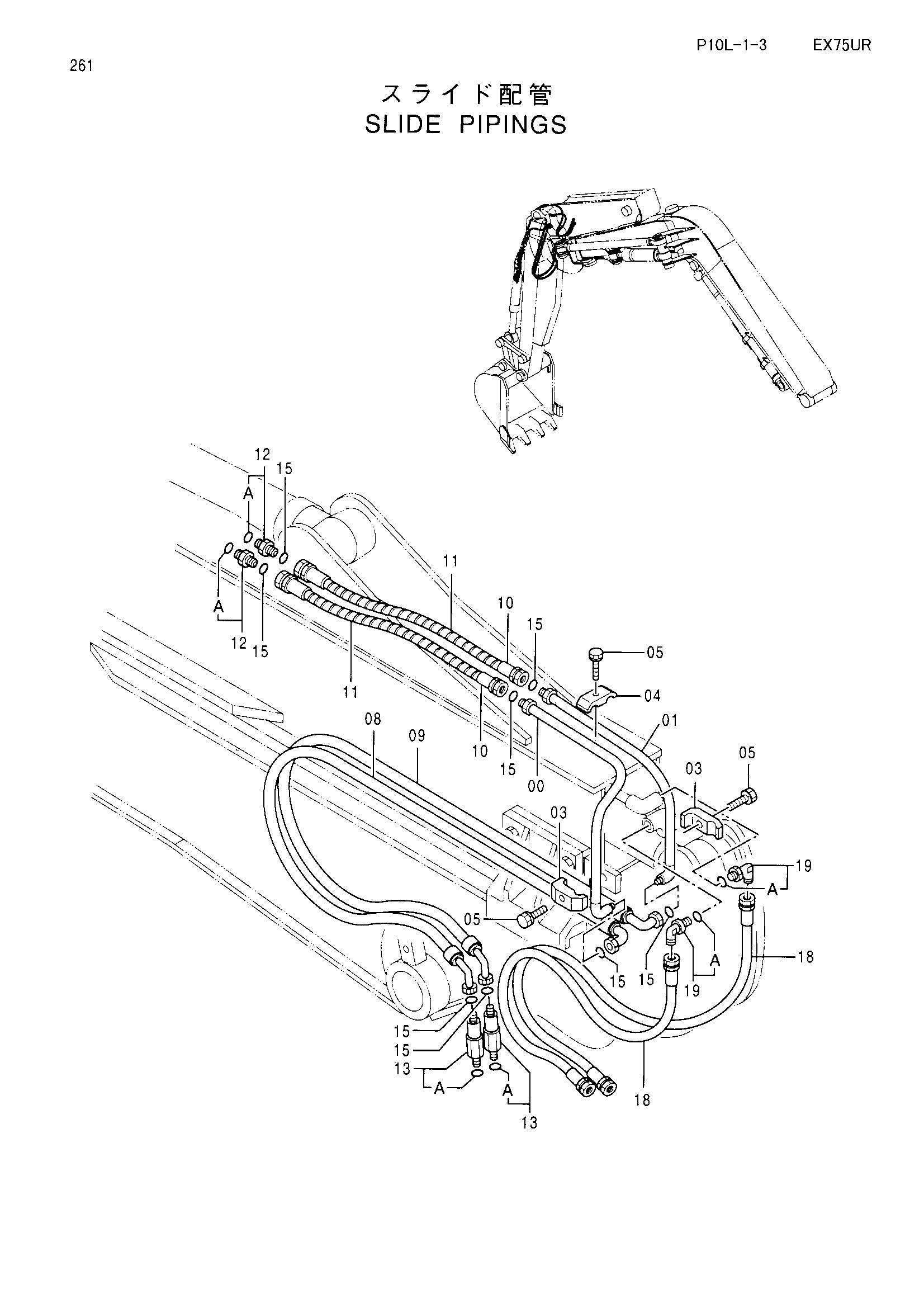

Заводская схема «Скольжение трубопроводы» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4371094 | Трубка | 1 |
| 01 | 4371095 | Трубка | 1 |
| 03 | 4190125 | Хомут трубки | 2 |
| 04 | 4189858 | Хомут трубки | 1 |
| 05 | J011245 | Болт с шайбой | 3 |
| 08 | 4371096 | Шланг | 1 |
| 09 | 4371097 | Шланг | 1 |
| 10 | 4294609 | Шланг | 2 |
| 11 | 4044420 | Защитный кожух | 2 |
| 12 | 4189602 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4339202 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 8 |
| 18 | 4371098 | Шланг | 2 |
| 19 | 4200471 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
