Многофункциональный рычаг трубопроводы (1) — HITACHI EX75UR

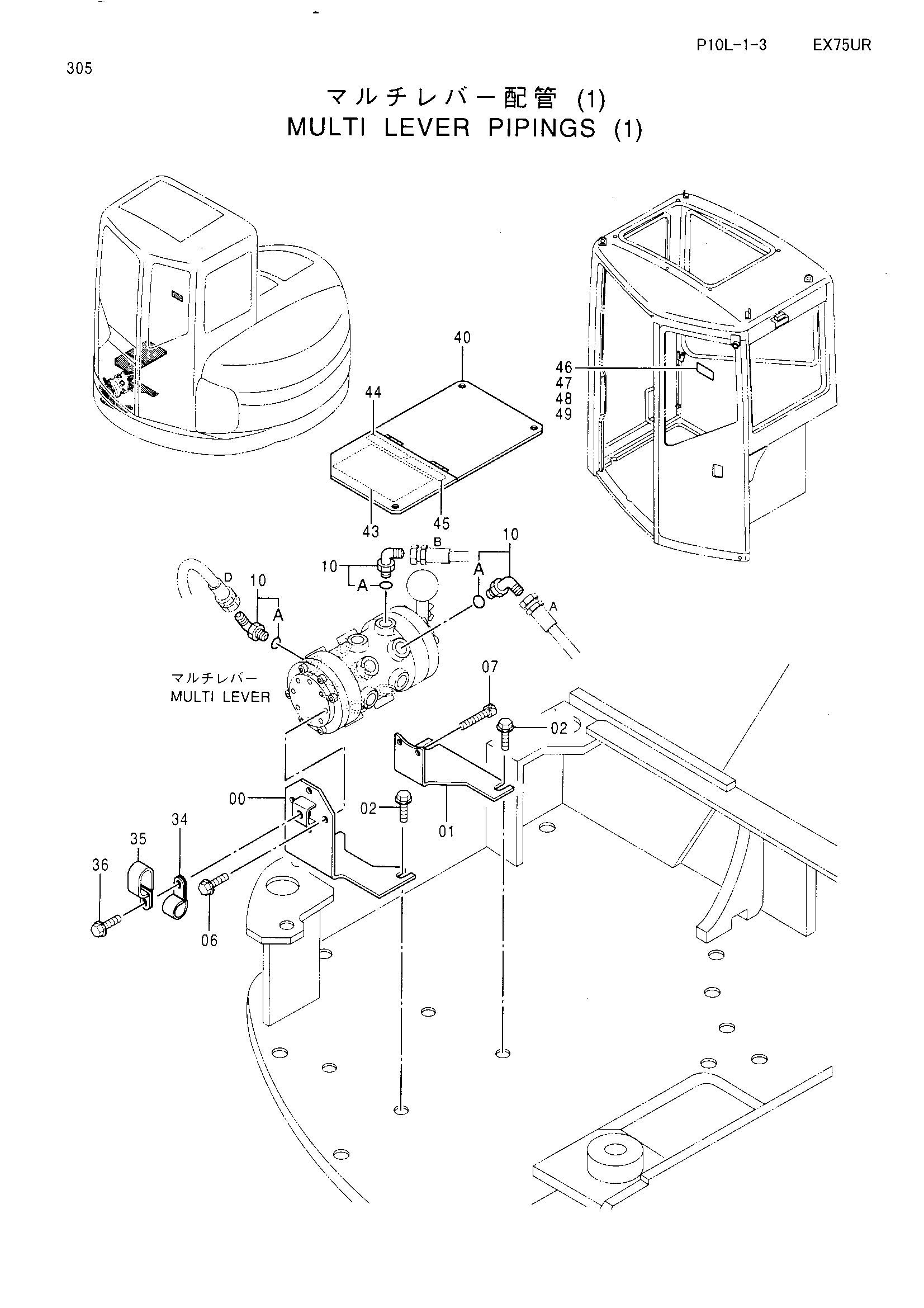

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062143 | Кронштейн | 1 |
| 01 | 3072013 | Кронштейн | 1 |
| 02 | J021025 | Болт с шайбой | 4 |
| 06 | J020820 | Болт с шайбой | 4 |
| 07 | M340840 | Болт с внутренним шестигранником | 2 |
| 10 | 4154671 | Угловой штуцер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4190263 | Зажим | 1 |
| 35 | 4190282 | Зажим | 1 |
| 36 | J011025 | Болт с шайбой | 1 |
| 40 | 8062484 | Крышка | 1 |
| 43 | 3059267 | Информационная табличка | 1 |
| 44 | 4288347 | Информационная табличка | 1 |
| 45 | 4289810 | Информационная табличка | 1 |
| 46 | 4288250 | Пластина | 1 |
| 47 | 4288251 | Пластина | 1 |
| 48 | 4288252 | Пластина | 1 |
| 49 | 4288249 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
