Передний трубопроводы (скольжение) — HITACHI EX75UR

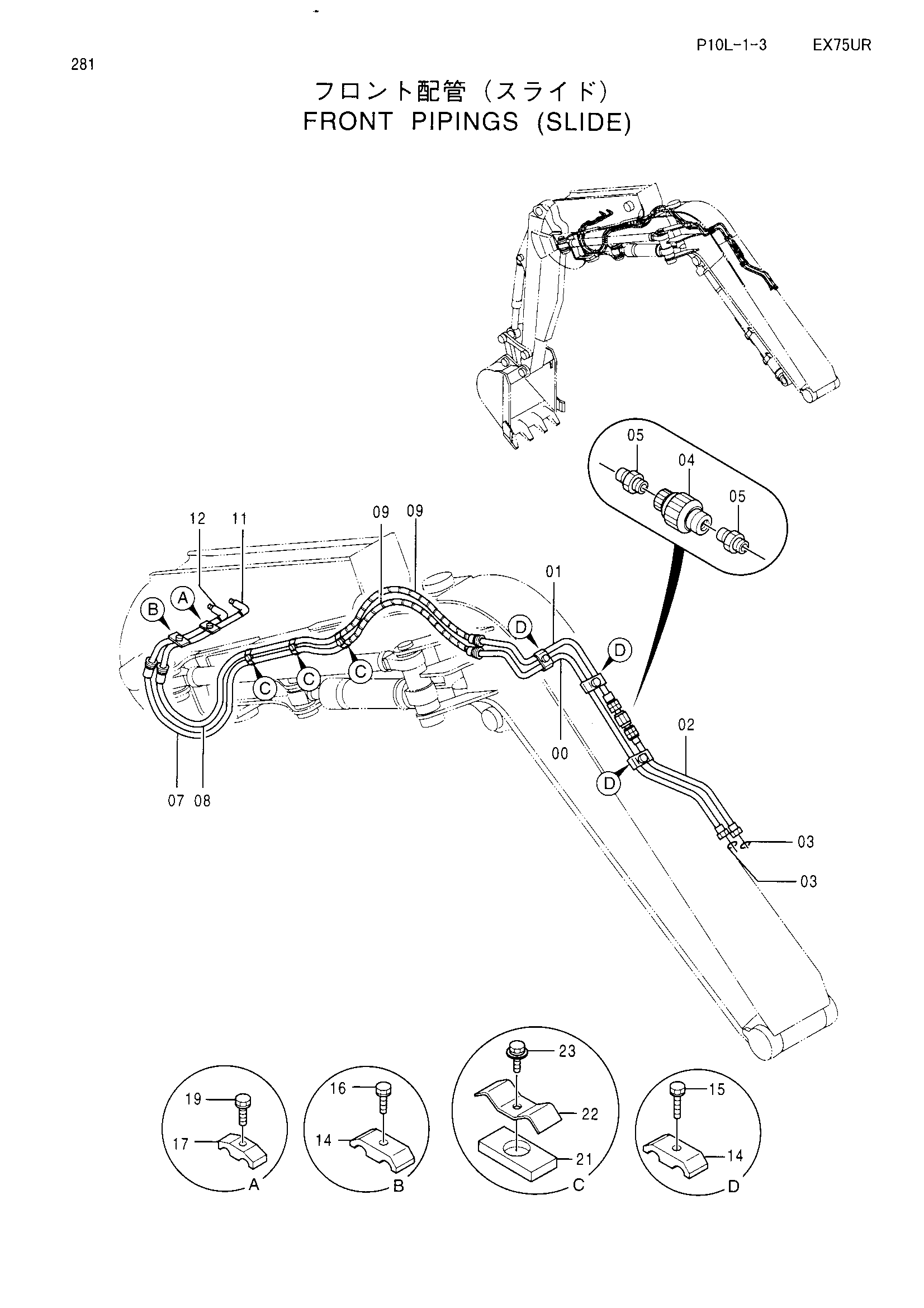

Заводская схема «Передний трубопроводы (скольжение)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064269 | Трубка | 1 |
| 01 | 8064270 | Трубка | 1 |
| 02 | 9745571 | Трубка | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 2 |
| 04 | 4146466 | Клапан замедленного возврата | 1 |
| 05 | 94-1303 | Адаптер | 2 |
| 07 | 4359748 | Шланг | 1 |
| 08 | 4359749 | Шланг | 1 |
| 09 | 4044420 | Защитный кожух | 4 |
| 11 | 9745572 | Трубка | 1 |
| 12 | 9745573 | Трубка | 1 |
| 14 | 4189858 | Хомут трубки | 4 |
| 15 | J011250 | Болт с шайбой | 3 |
| 16 | J011240 | Болт с шайбой | 1 |
| 17 | 4371423 | Хомут трубки | 1 |
| 19 | J010835 | Болт с шайбой | 1 |
| 21 | 4359388 | Резиновая втулка | 3 |
| 22 | 4202103 | Хомут | 3 |
| 23 | J021020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
