Гидроцилиндр ковша — HITACHI EX75UR

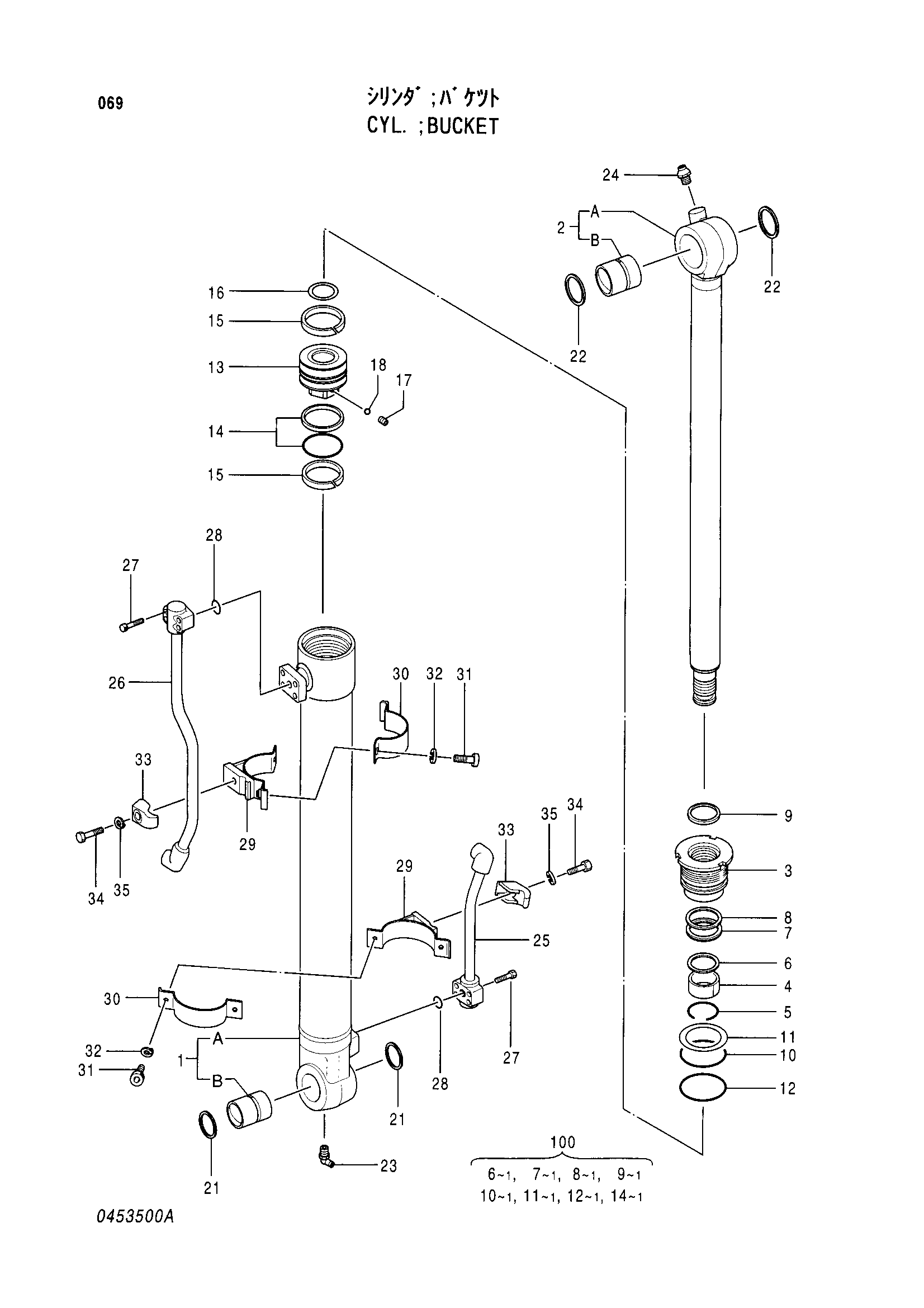

Заводская схема «Гидроцилиндр ковша» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4272845 | Гидроцилиндр ковша | 1 | |
| 1 | 0453501 | Труба гидроцилиндра | 1 |
| 1A | 0453502 | Труба гидроцилиндра | 1 |
| 1B | 0453503 | Втулка пальца | 1 |
| 2 | 0453504 | Шток поршня | 1 |
| 2A | 0453505 | Шток поршня | 1 |
| 2B | 0396102 | Втулка | 1 |
| 3 | 0453506 | Головка гидроцилиндра | 1 |
| 4 | 0453507 | Втулка | 1 |
| 5 | 0225804 | Стопорное кольцо | 1 |
| 6 | 0225812 | Кольцо | 1 |
| 7 | 0225810 | U-образная манжета | 1 |
| 8 | 0225811 | Опорное кольцо | 1 |
| 9 | 0225809 | Грязесъёмное кольцо | 1 |
| 10 | A811080 | Уплотнительное кольцо | 1 |
| 11 | 0453508 | Опорное кольцо | 1 |
| 12 | A810085 | Уплотнительное кольцо | 1 |
| 13 | 0453509 | Поршень | 1 |
| 14 | 0453510 | Уплотнительное кольцо | 1 |
| 15 | 0453511 | Кольцо | 2 |
| 16 | 0380707 | Регулировочная шайба | 1 |
| 17 | 0310612 | Установочный винт | 1 |
| 18 | 0111818 | Стальной шарик | 1 |
| 21 | 0453512 | Грязесъёмное кольцо | 2 |
| 22 | 0444609 | Грязесъёмное кольцо | 2 |
| 23 | 0159411 | Штуцер | 1 |
| 24 | J75481 | Пресс-маслёнка | 1 |
| 25 | 0453513 | Трубка | 1 |
| 26 | 0453514 | Трубка | 1 |
| 27 | M340825 | Болт с внутренним шестигранником | 8 |
| 28 | 4509181 | Уплотнительное кольцо | 2 |
| 29 | 0453515 | Лента | 2 |
| 30 | 0453516 | Лента | 2 |
| 31 | 0408815 | Болт | 4 |
| 32 | 0325913 | Шайба | 4 |
| 33 | 0310616 | Держатель | 2 |
| 34 | 0259509 | Болт | 2 |
| 35 | 0208516 | Пружинная шайба | 2 |
| 100 | 4306446 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
