Топливные трубопроводы — HITACHI EX75UR

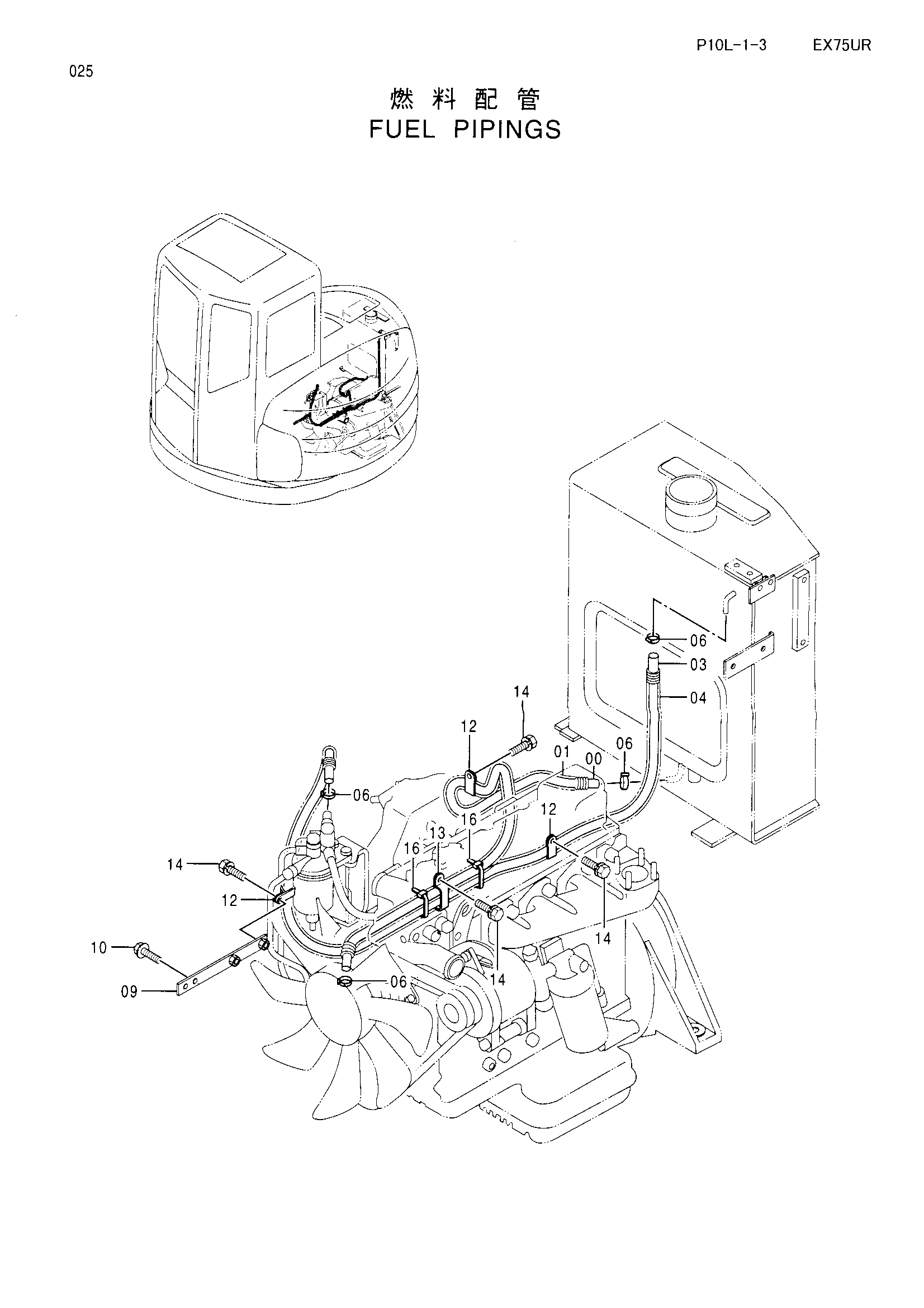

Заводская схема «Топливные трубопроводы» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4334182	Топливный шланг	1
01	4334183	Трубка	1
03	4334184	Топливный шланг	1
04	4334185	Трубка	1
06	4514700	Зажим шланг	4
09	9742425	Кронштейн	1
10	J021025	Болт с шайбой	2
12	4190263	Зажим	3
13	4192034	Зажим	1
14	J011020	Болт с шайбой	4
16	4055312	Ленточный зажим	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
