Смещаемый стрела — HITACHI EX75UR

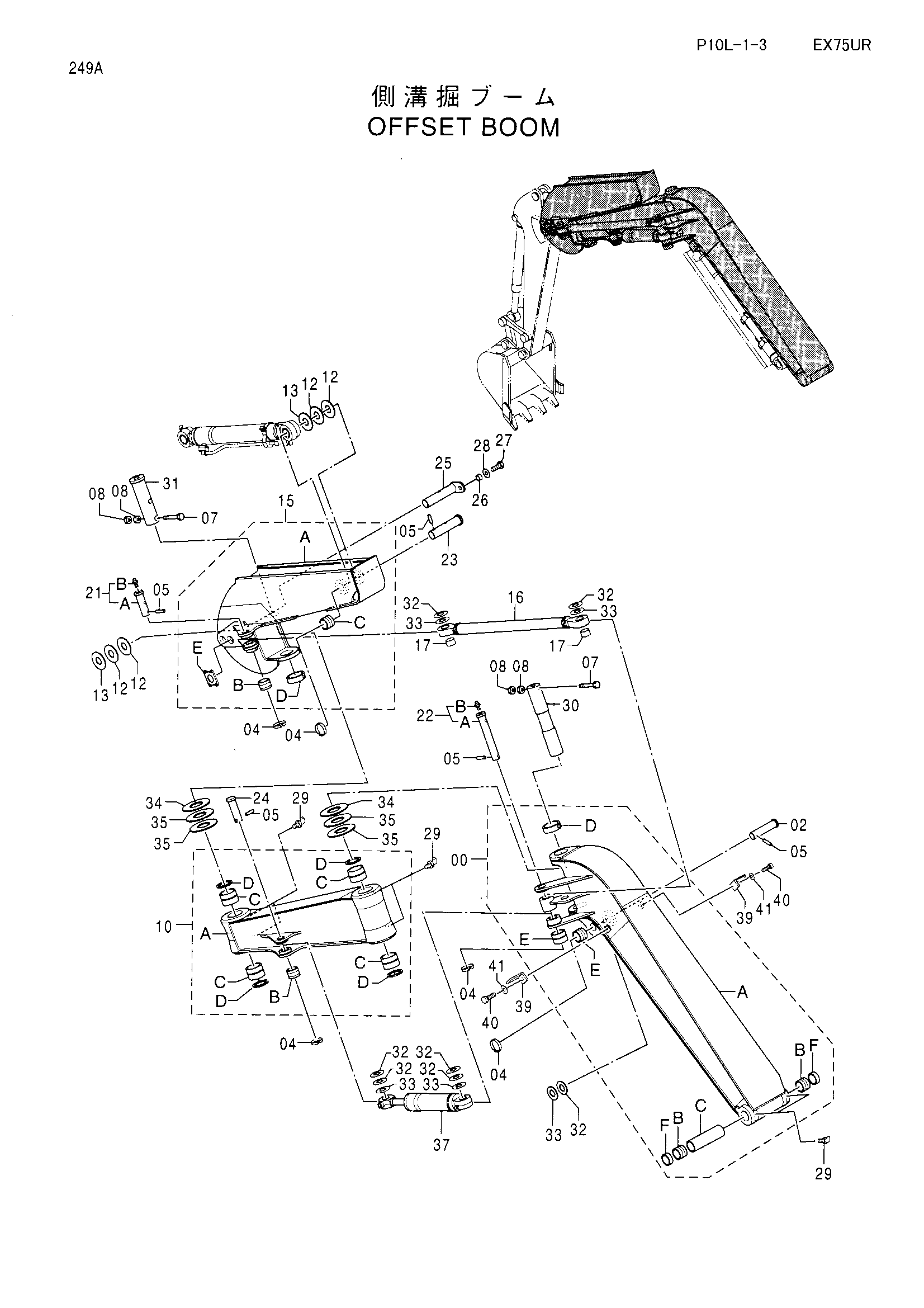

Заводская схема «Смещаемый стрела» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7028957	Стрела нижний	1
00A	5004144	Стрела нижний	1
00B	4197840	Втулка	2
00C	4198157	Трубка	1
00D	4236234	Ограничитель	1
00E	4197031	Ограничитель	2
00F	4094086	Пылезащитное уплотнение	2
02	3055536	Палец	1
04	4065688	Кольцо	5
05	4065689	Палец	5
07	J932013	Болт	2
08	J951020	Гайка	4
10	8059846	Стрела верхний	1
10A	6013970	Стрела верхний	1
10B	4197031	Ограничитель	1
10C	3026299	Втулка	4
10D	4074008	Пылезащитное уплотнение	4
12	4224057	Шайба	4
13	4224058	Шайба	2
15	7029003	Гидроцилиндр. стойка	1
15A	5004163	Гидроцилиндр. стойка	1
15B	4197031	Ограничитель	1
15C	4197032	Ограничитель	1
15D	4236234	Ограничитель	1
15E	4343485	Седло винта	1
16	9742160	Стойка	1
17	4128479	Втулка	2
21	9111317	Палец	1
21A	3040621	Палец	1
21B	J75481	Пресс-маслёнка	1
22	9134235	Палец	1
22A	3070038	Палец	1
22B	J75481	Пресс-маслёнка	1
23	3070042	Палец	1
24	3040622	Палец	1
25	8059871	Палец	1
26	4323864	Втулка	1
27	J901640 замена: J931645	Болт	1
27	J931645	Болт	1
28	J222016	Шайба	1
29	J75581	Пресс-маслёнка	6
30	3045177	Палец	1
31	3070036	Палец	1
32	4180196	Проставка 1.2	7
33	4042135	Проставка 2.3	5
34	4121715 замена: 4375136	Проставка 3.2	2
34	4375136	Упорная пластина 2.0	2
35	4114255 замена: 4375134	Проставка 1.0	4
35	4375134	Упорная пластина 1.0	2
37	4328770	Гидроцилиндр	1
39	4224631	Кронштейн	2
40	J901425	Болт	2
41	A590914	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
