Пилотный трубопроводы (4)<моноблочный стрела> — HITACHI EX75UR

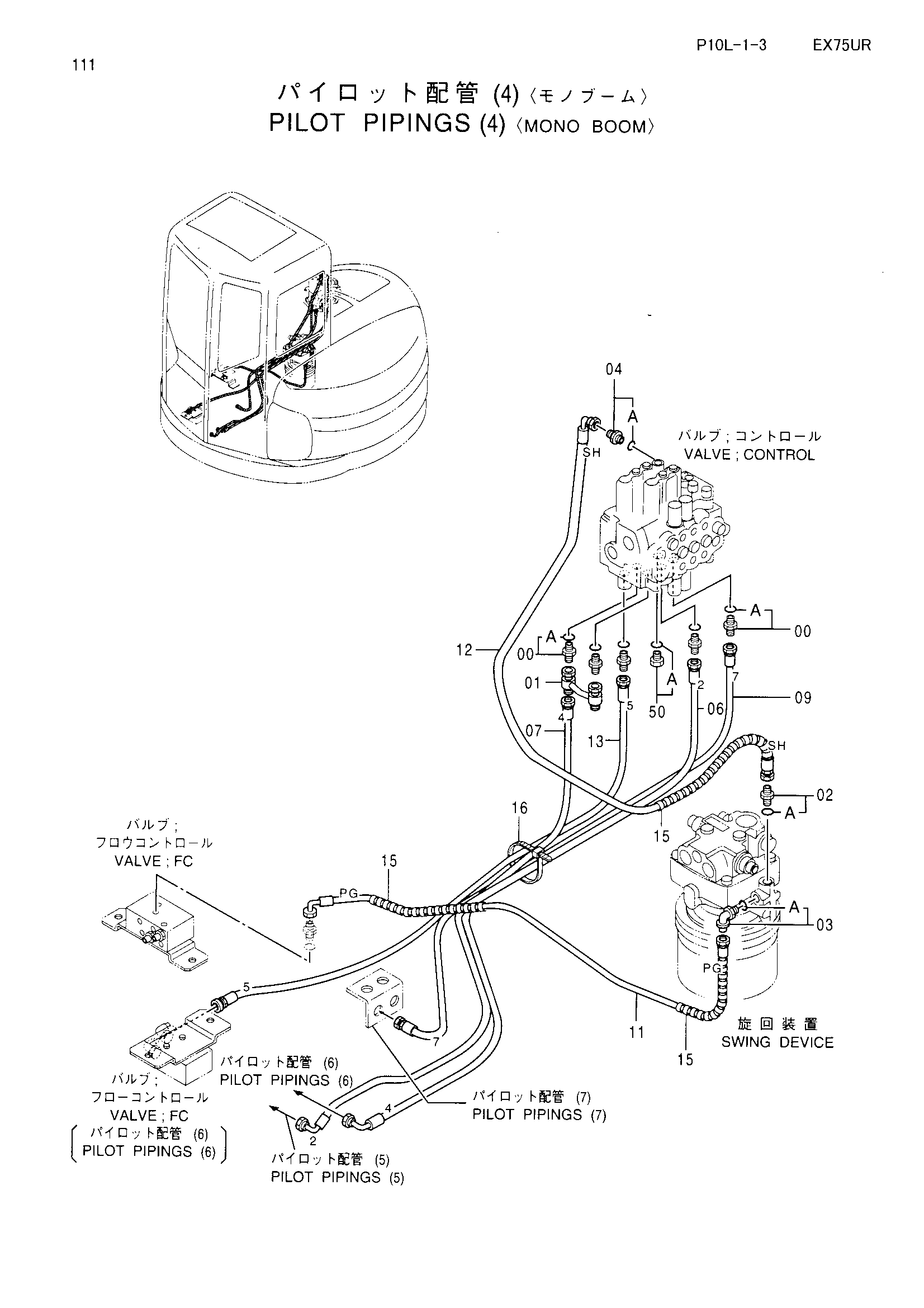

Заводская схема «Пилотный трубопроводы (4)<моноблочный стрела>» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 5 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 8057492 | Трубка | 1 |
| 02 | 4200465 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4154670 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4209776 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4333545 | Нейлоновый шланг (2) | 1 |
| 07 | 4333546 | Нейлоновый шланг (4) | 1 |
| 09 | 4333547 | Нейлоновый шланг (7) | 1 |
| 11 | 4207338 | Нейлоновый шланг (PG) | 1 |
| 12 | 4333551 | Нейлоновый шланг (SH) | 1 |
| 13 | 4343626 | Шланг (5) | 1 |
| 15 | 4133527 | Защитный кожух | 3 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 50 | 4092534 | Пробка | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
