Пилотный трубопроводы (5)<смещаемый стрела> — HITACHI EX75UR

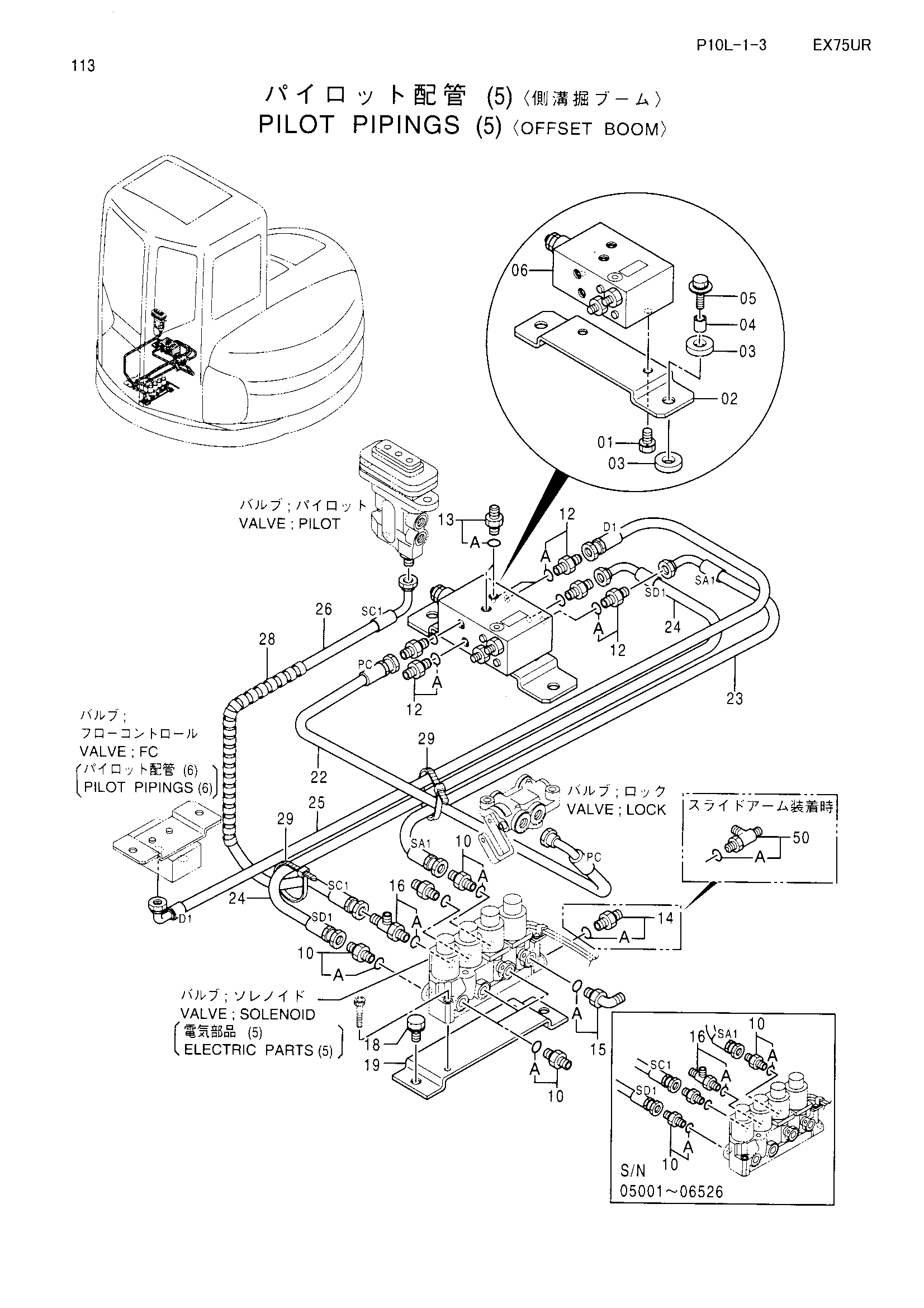

Заводская схема «Пилотный трубопроводы (5)<смещаемый стрела>» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011020 | Болт с шайбой | 2 |
| 02 | 3070018 | Кронштейн | 1 |
| 03 | 4284208 | Резиновая прокладка | 4 |
| 04 | 4283526 | Проставка | 2 |
| 05 | J031040 | Болт с шайбой | 2 |
| 06 | 4342890 | Клапан регулировочный | 1 |
| 10 | 4200467 | Адаптер | 6 |
| 10 | 4346499 | Фильтр | 6 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 6 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15 | 4361686 | Фильтр | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4342664 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J011020 | Болт с шайбой | 2 |
| 19 | 8060210 | Кронштейн | 1 |
| 22 | 4333493 | Шланг (PC) | 1 |
| 23 | 4333494 | Шланг (SA1) | 1 |
| 24 | 4333495 | Шланг (SD1) | 1 |
| 25 | 4343624 | Шланг (D1) | 1 |
| 26 | 4333550 | Нейлоновый шланг (SC1) | 1 |
| 28 | 4133527 | Защитный кожух | 1 |
| 29 | 4055312 | Ленточный зажим | 2 |
| 50 | 4207300 | Тройник | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
