Момент-лимитер монитор детали <135> — HITACHI EX75UR

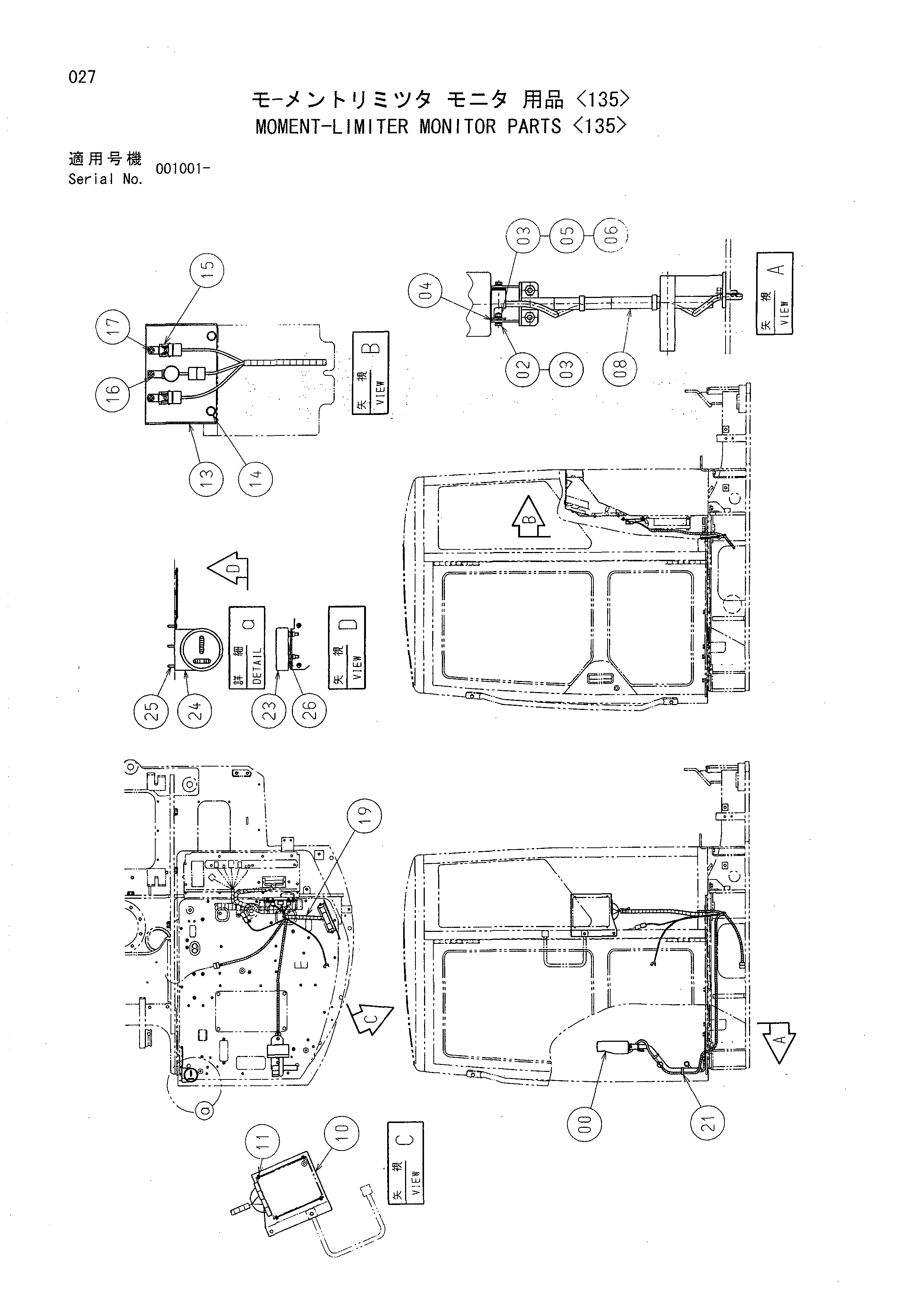

Заводская схема «Момент-лимитер монитор детали <135>» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4443002 | Монитор | 1 |
| 00A | 4297110 | Фонарь | 2 |
| 02 | J900620 | Болт | 2 |
| 03 | J250006 | Плоская шайба | 4 |
| 04 | 4279721 | Пластина фрикционный | 2 |
| 05 | 4340354 | Пружина диск | 2 |
| 06 | 4045245 | U-образная гайка | 2 |
| 08 | 8089313 | Кронштейн | 1 |
| 10 | 8092574 | Кронштейн | 1 |
| 11 | J460510 | Винт с шайбой | 4 |
| 13 | 9752970 | Кронштейн | 1 |
| 14 | J260820 | Болт с шайбой | 2 |
| 15 | 4414207 | Реле | 2 |
| 16 | 4297188 | Зуммер | 1 |
| 17 | J460614 | Винт с шайбой | 3 |
| 19 | 2050259 | Жгут проводов | 1 |
| 21 | 4371049 | Ленточный зажим | 5 |
| 23 | 4091871 | Уровень | 1 |
| 24 | 8076540 | Кронштейн | 1 |
| 25 | M470416 | Винт | 3 |
| 26 | 4413489 | Регулировочная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
