Пилотный трубопроводы (8)<смещаемый стрела>(STD. рукоять)(удлинённый рукоять) — HITACHI EX75UR

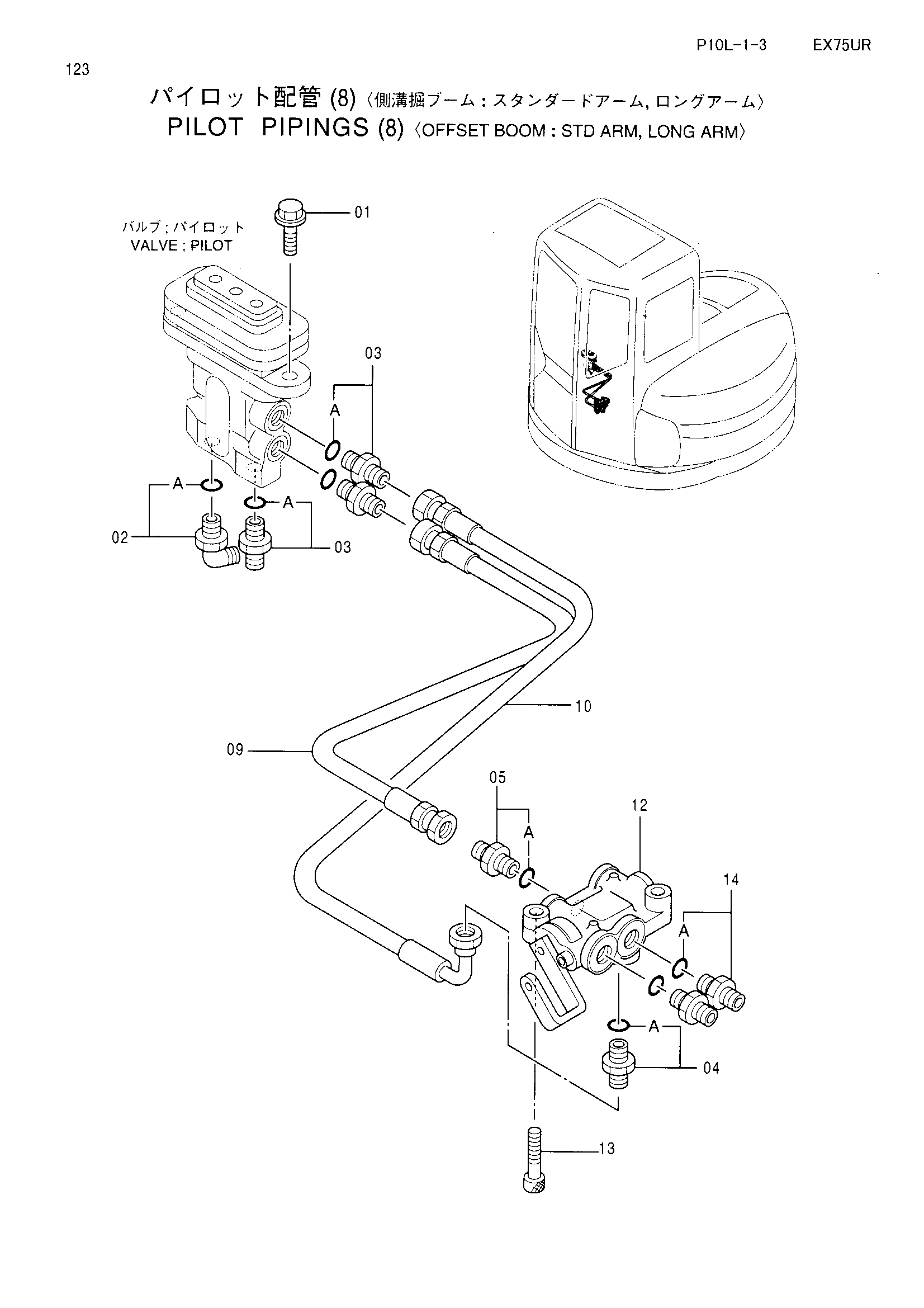

Заводская схема «Пилотный трубопроводы (8)<смещаемый стрела>(STD. рукоять)(удлинённый рукоять)» для HITACHI EX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011030 | Болт с шайбой | 2 |
| 02 | 4156434 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200467 | Адаптер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4261938 | Фильтр | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4333543 | Нейлоновый шланг (P1) | 1 |
| 10 | 4333544 | Нейлоновый шланг (T4) | 1 |
| 12 | 4339021 | Запорный клапан | 1 |
| 13 | M341045 | Болт с внутренним шестигранником | 2 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
